HELIX 15 CHIRP MSI+ G4N CHO

Ritningar & Manualer

Produktspecifikation

DISPLAY
15,4” 1280×800 HD 16:9 TFT färg 1500nit

GPS ANTENN
Intern Precision 10Hz GPS

NÄTVERK (AS EC QDE adapter krävs för anslutning till andra enheter)
Ethernet 1Gbit
NMEA0183 (AS HHGPS GPS NMEA 0183 adapter krävs)
NMEA2000 (AS QD NMEA 2000 adapter krävs)

BLUETOOTH
Trådlös fjärrkontroll (ingår ej)
Möjlighet att visa notiser från telefon

KARTOGRAFI (2x microSD-kort)
Navionics Nav+ och Platinum+ (tillval)
Humminbird AutoChart (tillval)
Humminbird AutoChart Live (standard)

MINNESKAPACITET
Rutter – 47
Waypoints – 2500
Spår – 50st /20000 mrk i varje

STRÖMFÖRSÖRJNING
Spänning 10-20VDC
Förbrukning 3,5A

EKOLODSDATA
Typ: CHIRP Digitalt Ekolod DSP / Dual Spectrum CHIRP / CHIRP Down Imaging / CHIRP Side Imaging / MEGA IMAGING+
Effekt: 8000W (PTP) 1000W (RMS), (För full effekt krävs en 1kW givare)

Frekvens och räckvidd med kompatibel givare (ingår ej):
MEGA Side Imaging+
455 kHz: 405-505 kHz (244 m sida till sida)
800 kHz: 780-840 kHz (76m sida till sida)
MEGA: 1050-1175 kHz (122m sida till sida)

MEGA Down Imaging+
455 kHz: 435-535 kHz (122 m djup)
800 kHz: 800-860 kHz (38 m djup)
MEGA: 1100-1200 kHz (61 m djup)

Dual Spectrum CHIRP
Full Mode: 150-220 kHz
Narrow Mode: 180-240 kHz @ 25°
Wide Mode: 140-200 kHz @ 42°
Djup: 305 m

MÅTT
448x263x1113 mm (BHD)
Ritning finns i manual.

MED I FÖRPACKNING
HELIX 15 CHIRP MSI+ GPS G4N
Skärmskydd
Strömkabel
Bygel
Bygelrattar
Snabbkoppling
Svensk Manual

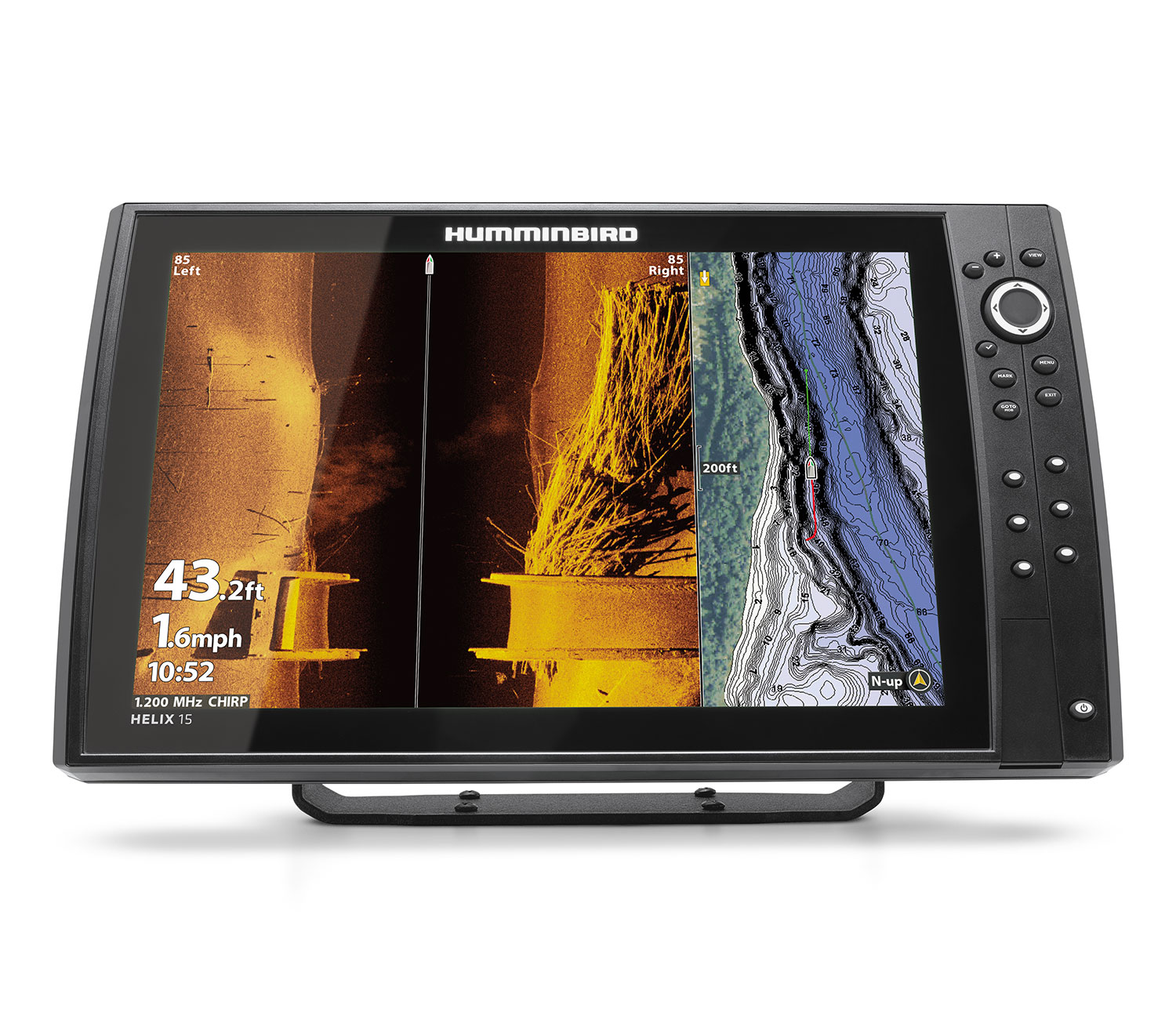

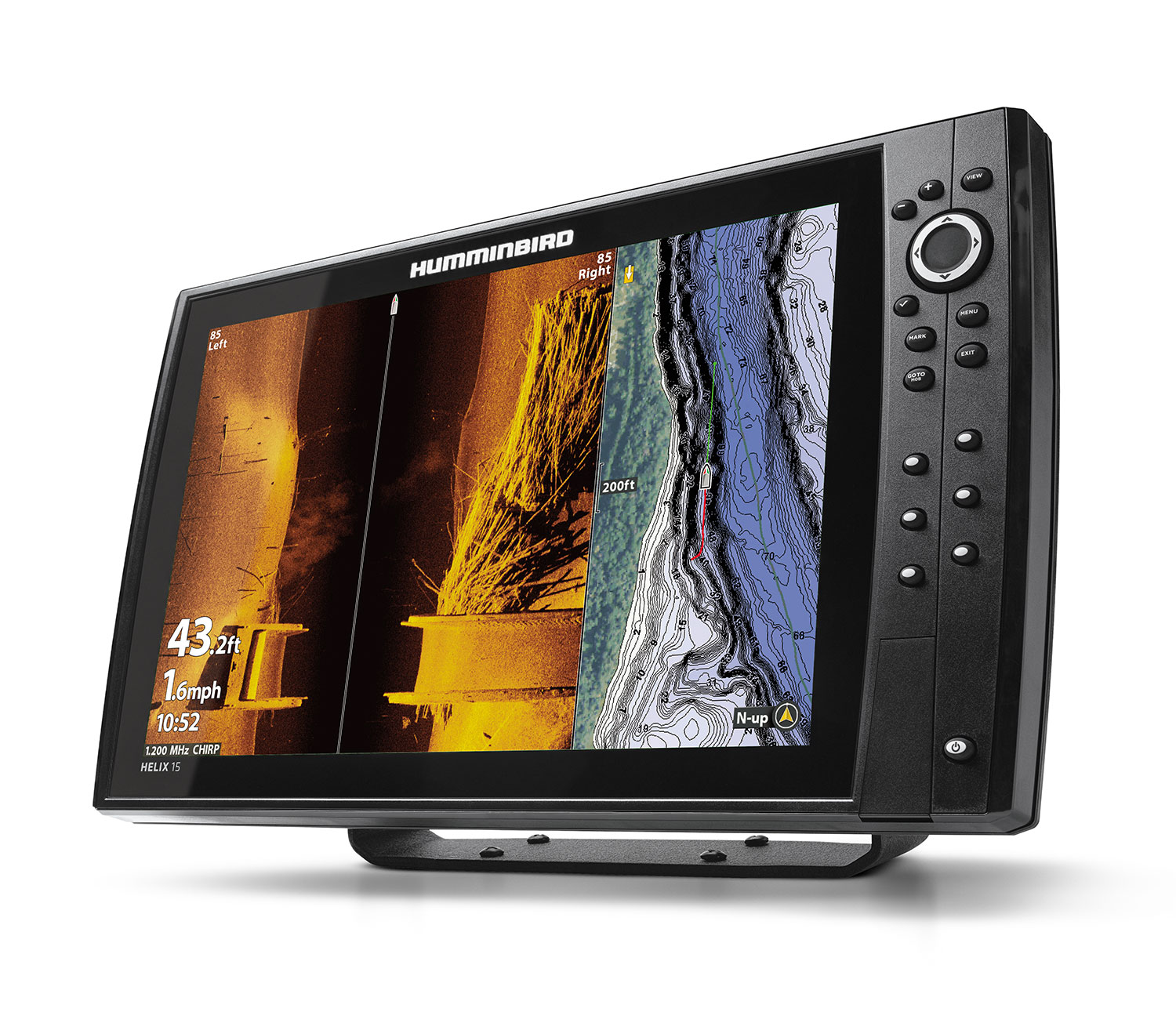

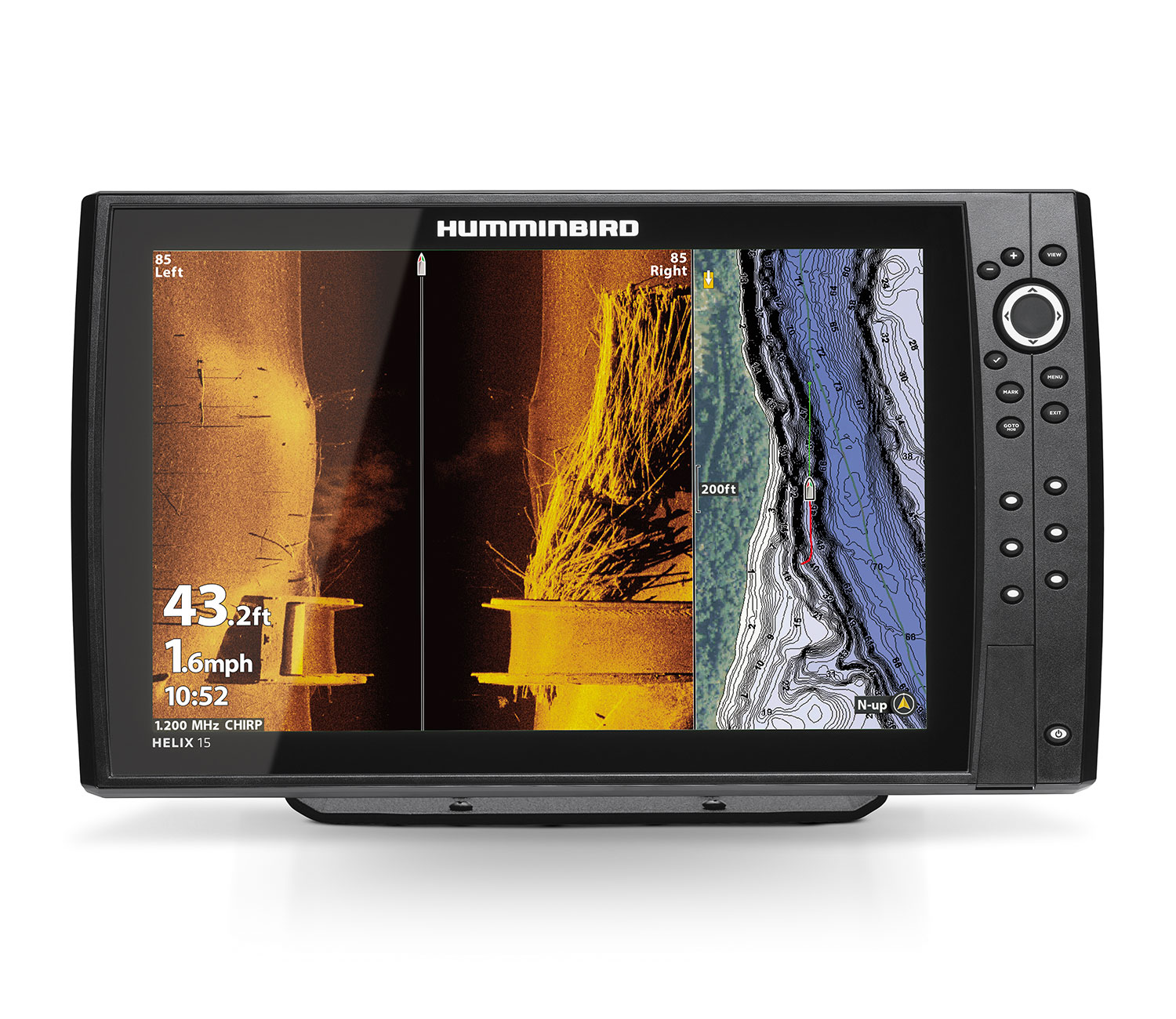

HELIX 15 CHIRP MEGA SI+ GPS G4N med 15,4″ display på 1500 nits, MEGA Side Imaging+, MEGA Down Imaging+ och Dual Spectrum CHIRP Sonar.

Utrustad med kartplotter för Navionics, Wi-Fi, Bluetooth, Ethernet nätverk, NMEA 2000 och AutoChart Live för att skapa egna sjökort i realtid med både djup, bottenhårdhet och vegetation.

Levereras utan givare
HELIX 15 CHO levereras utan ekolodsgivare. Rekommenderad givare för optimal funktionalitet: XM 9 HW MSI+ T

Mega Imaging+
Vidga vyerna och öka oddsen. MEGA Imaging+ har en räckvidd på 120 meter sida till sida och 60 meter på djupet samtidigt som det levererar kristallklara bilder med ännu högre upplösning. För MEGA+ enheter erbjuder 455 kHz bandet en räckvidd på 244 m sida till sida och 122 m på djupet.

Dual Spectrum CHIRP
Även kallat High Wide (HW) är det senaste i utvecklingen av avancerade 2D ekolod. De nya bredbandselementen i Dual Spectrum-givarna har ett mycket lågt Q-värde och levererar detaljrika 2D-bilder med otrolig separation. I kombination med nya algoritmer och förfinad teknik skapas ett resultat som är enastående.

AutoChart Live
Skapa egna sjökort i realtid med både djup, bottenhårdhet och vegetation med AutoChart Live. Enheten har ett inbyggt inspelningsminne på 8 timmar. Önskar man utöka detta finns AutoChart ZeroLine kort som tillbehör nedan. Kortet erbjuder över långt över 2000 timmars kartläggning.

NMEA 2000
Koppla HELIX G4N till andra enheter ombord via NMEA 2000 och visa AIS-information och motordata direkt på skärmen.

Ethernet
HELIX är nätverkskompatibel och kan enkelt anslutas till en annan HELIX-enhet för att dela bland annat ekolodsdata och waypoints. Förutom att dela ovanstående information går det också att ansluta diverse tillbehör via nätverksanslutningen som Humminbird CHIRP Radar och i-Pilot Link kompatibel trollingmotor från Minn Kota.

Bluetooth & Wi-Fi
Tack vare Bluetooth finns det möjlighet att kontrollera ekolodet direkt från en trådlöst RC2 fjärrkontroll, ansluta sin mobiltelefon för uppdatera programvara och att få notiser om meddelanden och samtal direkt på skärmen. Det finns och möjlighet att styra Minn Kota Talon & Cannon Optimum direkt från ekolodet.

Navionics sjökort
Förberedd för kartografi från Navionics och stödjer sjökorten Navionics Small, Navionics+, Platinum+ och Navionics Update. Sjökorten går att köra i overlay med AutoChart Live

Dubbla kortplatser
De dubbla SD-kort platserna tillhandahåller funktioner som att använda dubbla sjökort med olika områden, spara skärmdumpar på ett tomt separat SD-kort, använda ett AutoChart ZeroLine kort samtidigt som Navionics Kartografi används och flera andra möjligheter.

HELIX 15 kommer utrustad med sex stycken programmerbara snabbknappar som ger användaren möjlighet att alltid ha sina favoritvyer tillhands.

Beställningsinformation

  • I lager
  • Begränsat antal
  • Ej i lager

Lagerstatus uppdateras en gång per timma och är endast en uppskattning

Kontakta Återförsäljare för beställning.

Artikelnummer Benämning Pris (inkl. moms)
Begränsat antal H411320-1CHO HELIX 15 CHIRP MSI+ G4N CHO 36 995,00 kr
