HELIX 12 CHIRP MDI+ GPS G4N

Ritningar & Manualer

Produktspecifikation

DISPLAY
12,1” 1280×800 HD 16:9 TFT färg 1500 nits

GPS ANTENN
Intern Precision 10Hz GPS

NÄTVERK (AS EC QDE adapter krävs för anslutning till andra enheter)
Ethernet 1Gbit
NMEA0183 (AS HHGPS GPS NMEA 0183 adapter krävs)
NMEA2000 (AS QD NMEA 2000 adapter krävs)

BLUETOOTH
Trådlös fjärrkontroll (ingår ej)
Möjlighet att visa notiser från telefon

KARTOGRAFI (2x microSD-kort)
Humminbird LakeMaster (tillval)
Navionics Nav+ & Platinum+ (tillval)
Humminbird AutoChart (tillval)
Humminbird AutoChart PRO (tillval)
Humminbird AutoChart Live (standard – cirka 8h loggning)
Humminbird AutoChart ZeroLine kort (tillval – utökar tiden för loggning)

MINNESKAPACITET
Rutter – 47
Waypoints – 2500
Spår – 50st /20000 mrk i varje

STRÖMFÖRSÖRJNING
Spänning 10-20VDC
Förbrukning 3,3A

EKOLODSDATA
Typ: CHIRP Digitalt Ekolod DSP / Dual Spectrum CHIRP / CHIRP Down Imaging / MEGA Down Imaging+
Effekt: 8000W (PTP) 1000W (RMS), (För full effekt krävs en 1kW givare)

Frekvens och räckvidd med medföljande givare:

MEGA Down Imaging+
455 kHz: 435-535 kHz (122 m djup)
800 kHz: 800-860 kHz (38 m djup)
MEGA: 1100-1200 kHz (61 m djup)

Dual Spectrum CHIRP
Full Mode: 150-220 kHz
Narrow Mode: 180-240 kHz @ 25°
Wide Mode: 140-200 kHz @ 42°
Djup: 305 m

MÅTT
377x216x104 mm (BHD)
Ritning finns i manual.

MED I FÖRPACKNING
HELIX 12 CHIRP MDI+ GPS G4N
XM 9 HW MDI T Aktergivare
Skärmskydd
Strömkabel
Bygel
Bygelrattar
Snabbkoppling
Svensk Manual

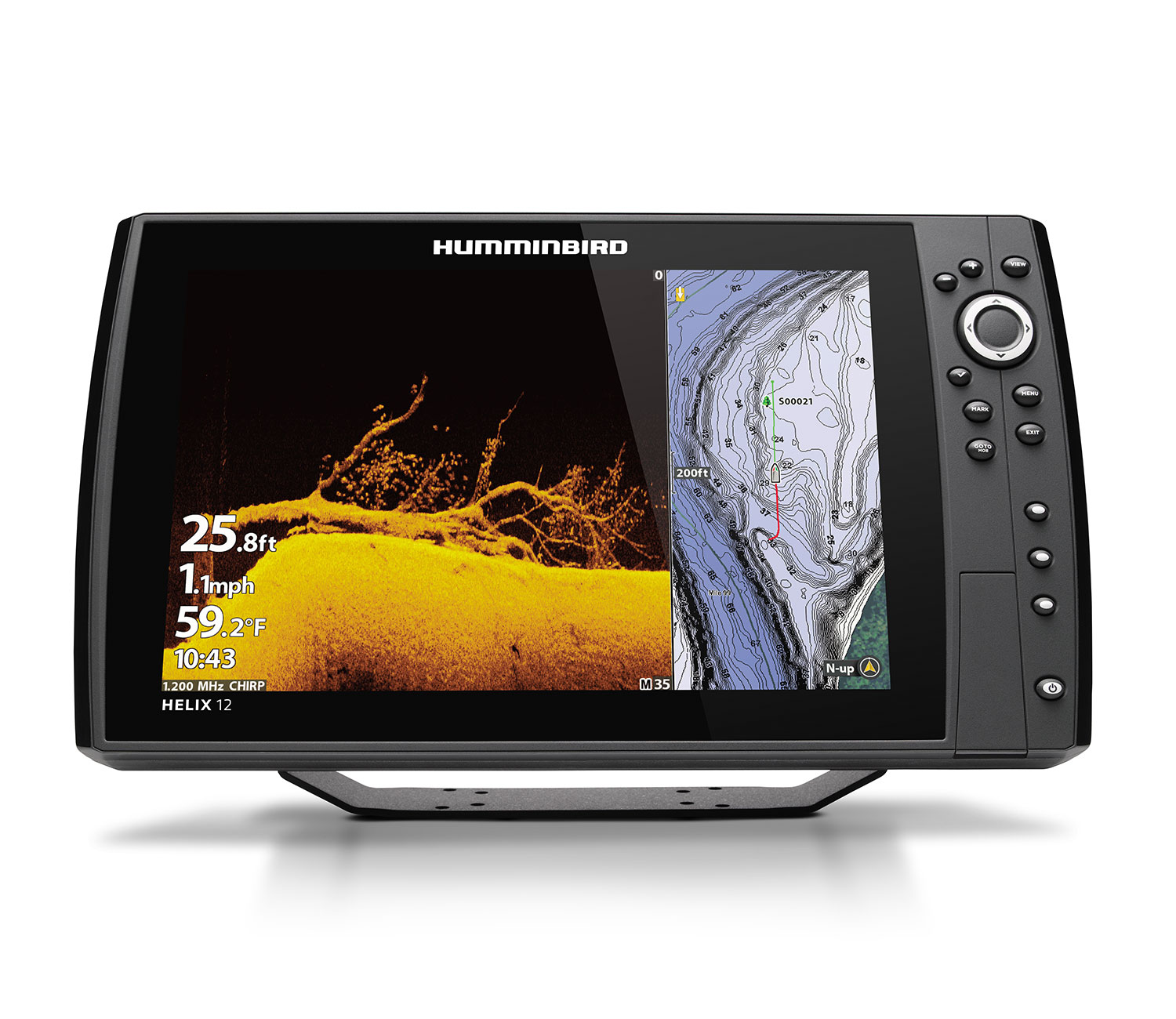

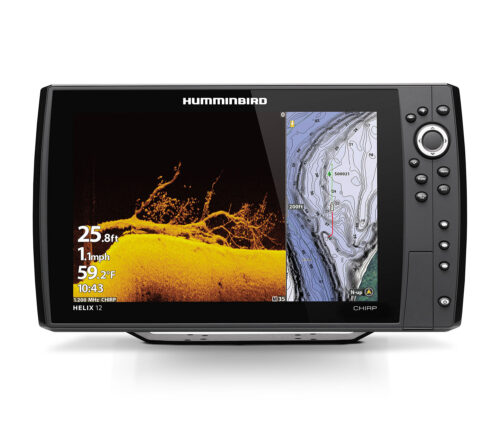

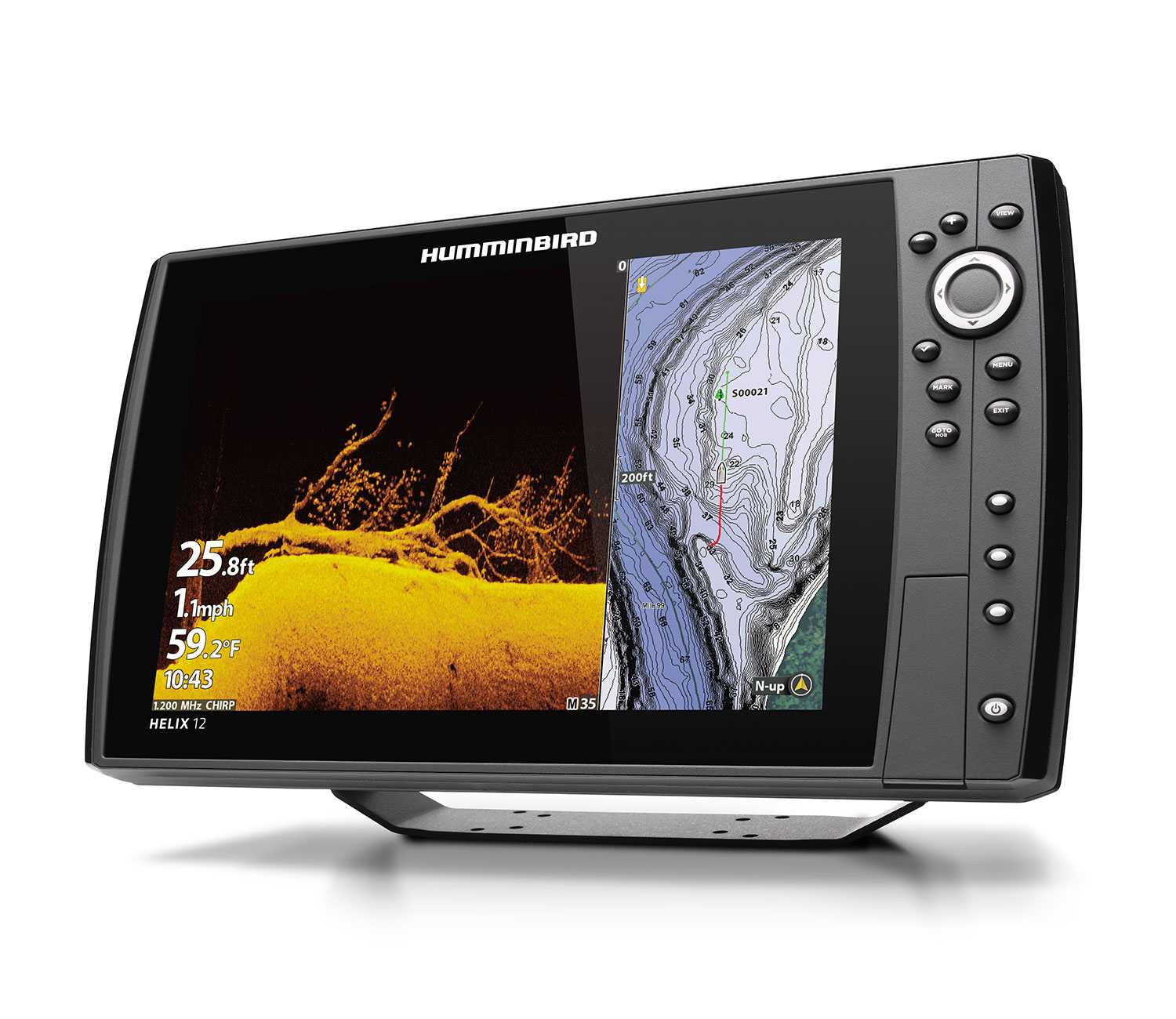

HELIX 12 CHIRP MEGA DI+ GPS G4N med 12,1″ display på 1500 nits, MEGA Down Imaging+ och Dual Spectrum CHIRP Sonar.

Utrustad med kartplotter för Navionics, Wi-Fi, Bluetooth, Ethernet nätverk, NMEA 2000 och AutoChart Live för att skapa egna sjökort i realtid med både djup, bottenhårdhet och vegetation.

Mega Down Imaging+
Vidga vyerna och öka oddsen. MEGA Down Imaging+ har en räckvidd ner till 60 meter samtidigt som det levererar kristallklara bilder med ännu högre upplösning. För MEGA+ enheter erbjuder 455 kHz bandet en räckvidd ned till 122 meter.

Dual Spectrum CHIRP
Även kallat High Wide (HW) är det senaste i utvecklingen av avancerade 2D ekolod. De nya bredbandselementen i Dual Spectrum-givarna har ett mycket lågt Q-värde och levererar detaljrika 2D-bilder med otrolig separation. I kombination med nya algoritmer och förfinad teknik skapas ett resultat som är enastående.

AutoChart Live
Skapa egna sjökort i realtid med både djup, bottenhårdhet och vegetation med AutoChart Live. Enheten har ett inbyggt inspelningsminne på 8 timmar. Önskar man utöka detta finns AutoChart ZeroLine kort som tillbehör nedan. Kortet erbjuder över långt över 2000 timmars kartläggning.

NMEA 2000
Koppla HELIX G4N till andra enheter ombord via NMEA 2000 och visa AIS-information och motordata direkt på skärmen.

Ethernet
HELIX är nätverkskompatibel och kan enkelt anslutas till en annan HELIX-enhet för att dela bland annat ekolodsdata och waypoints. Förutom att dela ovanstående information går det också att ansluta diverse tillbehör via nätverksanslutningen som Humminbird CHIRP Radar och i-Pilot Link kompatibel trollingmotor från Minn Kota.

Bluetooth & Wi-Fi
Tack vare Bluetooth finns det möjlighet att kontrollera ekolodet direkt från en trådlöst RC2 fjärrkontroll, ansluta sin mobiltelefon för uppdatera programvara och att få notiser om meddelanden och samtal direkt på skärmen. Det finns och möjlighet att styra Minn Kota Talon & Cannon Optimum direkt från ekolodet.

Navionics sjökort
Förberedd för kartografi från Navionics och stödjer sjökorten Navionics Small, Navionics+, Platinum+ och Navionics Update. Sjökorten går att köra i overlay med AutoChart Live

Dubbla kortplatser
De dubbla SD-kort platserna tillhandahåller funktioner som att använda dubbla sjökort med olika områden, spara skärmdumpar på ett tomt separat SD-kort, använda ett AutoChart ZeroLine kort samtidigt som Navionics Kartografi används och flera andra möjligheter.

HELIX 12 kommer utrustad med tre stycken programmerbara snabbknappar som ger användaren möjlighet att alltid ha sina favoritvyer tillhands.

Beställningsinformation

  • I lager
  • Begränsat antal
  • Kontakta oss för leveranstid

Preliminärt lagersaldo, uppdateras varje timme.

Kontakta Återförsäljare för beställning.

Artikelnummer Benämning Pris (inkl. moms)
Begränsat antal H411440-1 HELIX 12 CHIRP MDI+ GPS G4N 34 595,00 kr

Reservdelar

Beskrivning Pris inkl moms
GM H12 mont.bygel HELIX 12 1 095,00 kr Visa
Kontakthus Helix 8-15 595,00 kr Visa
PC 11 Strömkabel (SI/DI) 1,8m 295,00 kr Visa
UC H12 skyddskåpa HELIX 12 1 195,00 kr Visa
XM 9 HW MDI T Aktergivare 5 495,00 kr Visa
