XD ACR/huv.brytare Litium 500A

Ritningar & Manualer

Datablad (eng)Schema inkoppling fjärrströmbrytare

Produktspecifikation

Spänning: 12/24V DC
Spännings intervall: 8-36 V
Förbrukning till/från (20 msek): 5A / 3A
Förbrukning standby: 1.3 mA
Kontinuerlig effekt: 500A
Temporär max effekt: 700A 5min
Temporär max effekt: 1500A 30sek
Anslutning: M10
Vattentät enligt IP67/IP6K9K
Arbetstemperatur: -40 till 105 C

Tillslag: 13.7 / 27.4 V
Frånslag: 13.4 / 26.8 V

Tillslag kan justeras till:

 13.3 / 27.0 V 14.0 / 28.0 V
 13.7 / 27.4 V 14.3 / 28.6 V

Frånslag kan justeras till:

12.8 / 25.6 V 13.2 / 26.4 V
12.9 / 25.8 V 13.3 / 26.6 V
13.0 / 26.0 V 13.4 / 26.8 V
13.1 / 26.2 V 13.5 / 27.0 V

Måttuppgifter:

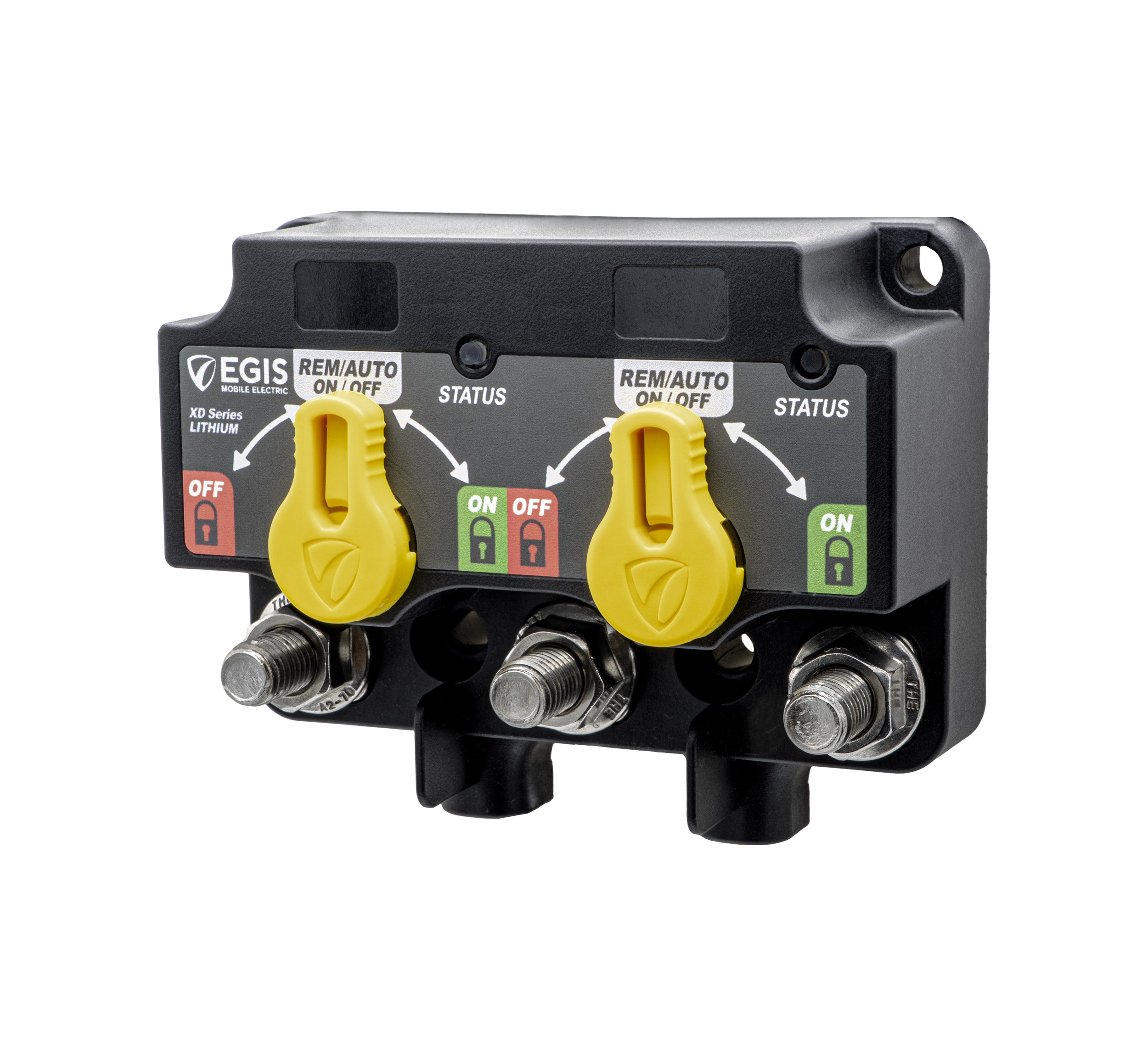

Egis XD DUAL 500A batteriseparator / ACR skiljerelä designad för Litium batterier & fjärrstyrd huvudströmbrytare integrerat i en och samma enhet. Batteriseparatorn kan hantera högre spänningsnivåer för till- och frånslag.

Kompakt & vattentät produkt som fungerar både i 12V och 24V system genom automatisk avkänning. Den är även utrustad med vred för manuell justering av till och från, ger bland annat möjlighet att sammankoppla batterikretsar vid nödsituationer.

  • Hanterar 500A kontinuerligt
  • 12V och 24V (automatisk avkänning)
  • Kombinerad batteriseparator / ACR skiljerelä & fjärrstyrd huvudströmbrytare
  • Fjärrstyrning via plus signal för till och från aktivering
  • Manuell spak för till och från aktivering
  • Indikering av status med lysdiod på enhet och extern LED
  • Programmerbar i flera olika steg för från och tillslag
  • Låg strömförbrukning, 1,3mA
Exportera som PDF

Beställningsinformation

  • I lager
  • Begränsat antal
  • Kontakta oss för leveranstid

Preliminärt lagersaldo, uppdateras varje timme.

Kontakta Återförsäljare för beställning.

Artikelnummer Benämning Pris (inkl. moms)
I lager 8520-1350 XD ACR/huv.brytare Litium 500A 4 325,00 kr
