Lewmar Pilot Hatch

Produktspecifikation

Stl	X	Y	Z	R	T	X1	Y1	R1
40	495	491	29	73	284	421	421	42,5
60	581	577	29	73	373	507	507	42,5
70	701	697	29	73	486	627	627	42,5
N1	730	780	29	73	515	654	708	42,5
78	844	790	29	73	638	770	720	42,5

Öppningsmått:
SZ 40
SZ 60 30×48 cm
SZ 70 42×60 cm
SZ 78

Kontakta oss vid behov av reservdelar.

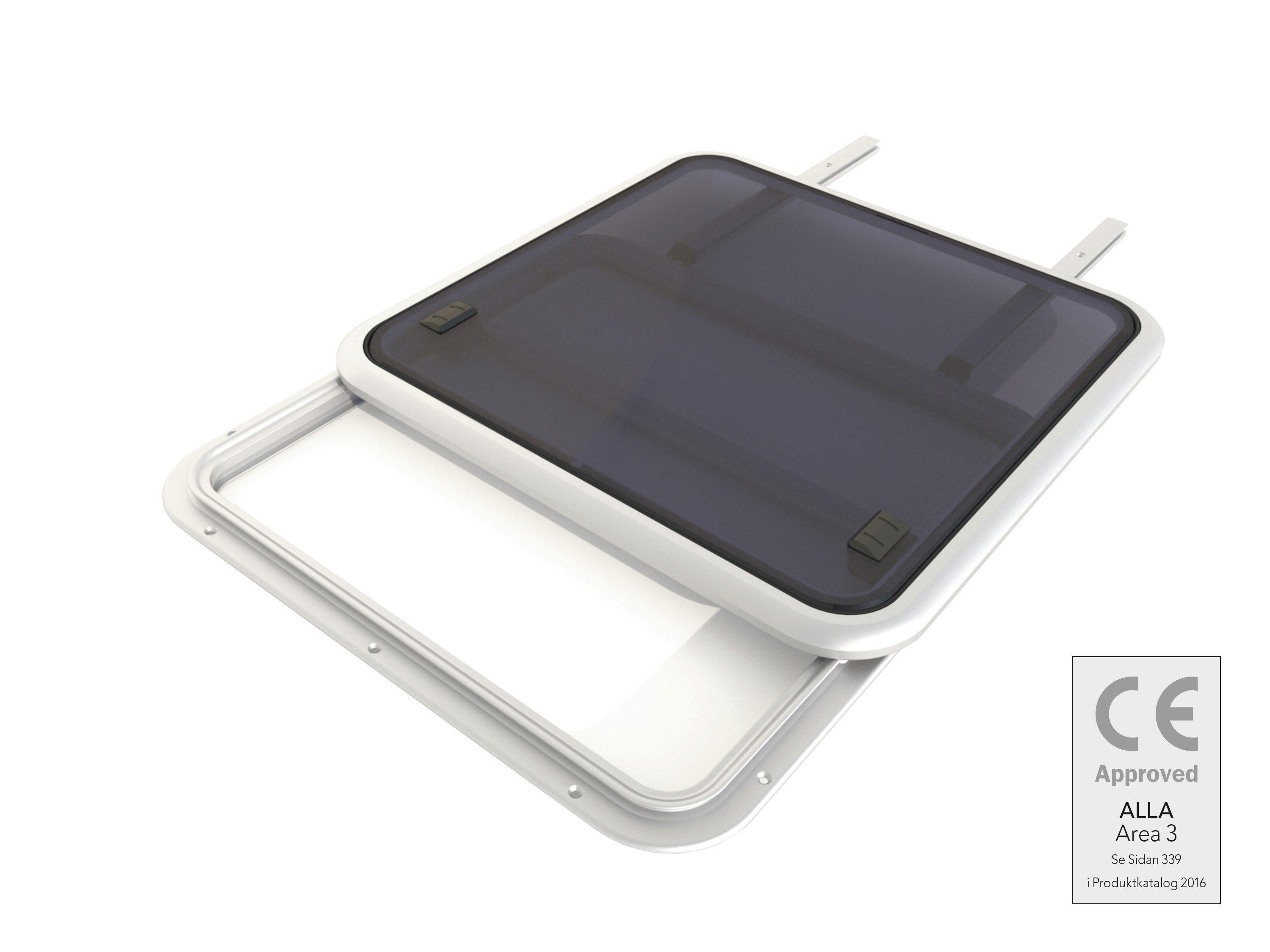

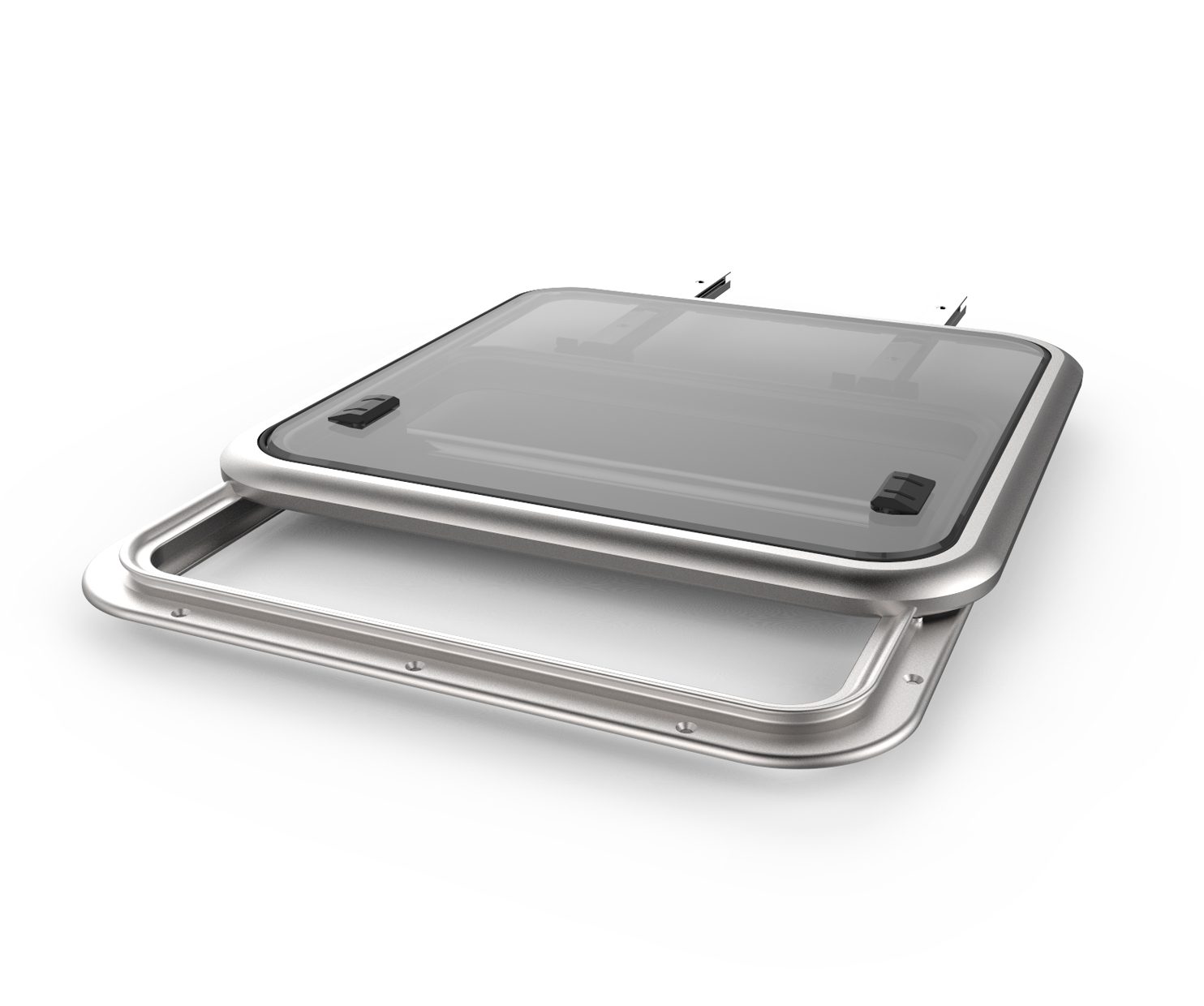

Pilot Hatch är konstruerad för användning i styrhytt på motorbåt och har liknande design som lågprofi l och mediumprofi l luckorna. Finns även i EL-utförande, se relaterade artiklar.

Luckan skapar möjligheten att släppa in ljus i instängda styrplatser och öppnas och stängs med hjälp av ett enda handtag. När inte full ventilation krävs kan man låsa luckan med en öppning på 5 cm. Skjuttekniken kommer från Lewmars skotvagnssystem för racing vilket ger minsta möjliga friktion.

Pilot hatch är försedd med Lewmars unika tätningsystem vilket garanterar att den blir tät och lätt att sköta. Aktrylglaset kan enkelt bytas ut vid behov. Pilot Hatch skall enbart användas till hytt tak och inte som en normal däckslucka och den kan inte öppnas från utsidan.

Luckor skall monteras på en plan yta med en maxtolerans på +/- 1mm
Innerram finns som tillval till storlek 40, 60 och 70 men inte till 78.
Ramen monteras med 5mm CSK skruvar nr 10 UNC 2BA. Gångjärnsdelen monteras med M6 (1/4”)

CE Area 3 godkänd

Exportera som PDF

Beställningsinformation

I lager
Begränsat antal
Kontakta oss för leveranstid

Preliminärt lagersaldo, uppdateras varje timme.

Kontakta Återförsäljare för beställning.

	Artikelnummer	Benämning	Pris (inkl. moms)
I lager	30275000	Pilot, 78, 2 öppningslägen	20 000,00 kr
I lager	30229100	Pilot, 70, silver, rökfärg	13 985,00 kr
Kontakta oss för leveranstid	30211300	Pilot, 40, silver, rökfärg	12 935,00 kr
I lager	30074000	Pilot, 60, silver, rökfärg	12 940,00 kr
Kontakta oss för leveranstid	30160000	Pilot, N1, silver, rökfärg	20 000,00 kr
