Baystar kit roder 52kg

Ritningar & Manualer

Installations och användarmanual (Eng)LuftningsmanualRitning rattpumpRitning cylinder

Produktspecifikation

Balanserat system med 4.5 rattvarv, ersätter HK1460-3
Drag- och tryckkraft 52 kg.m

Rattpump HH4314-4
Kapacitet 23,1 cm³ / rattvarv

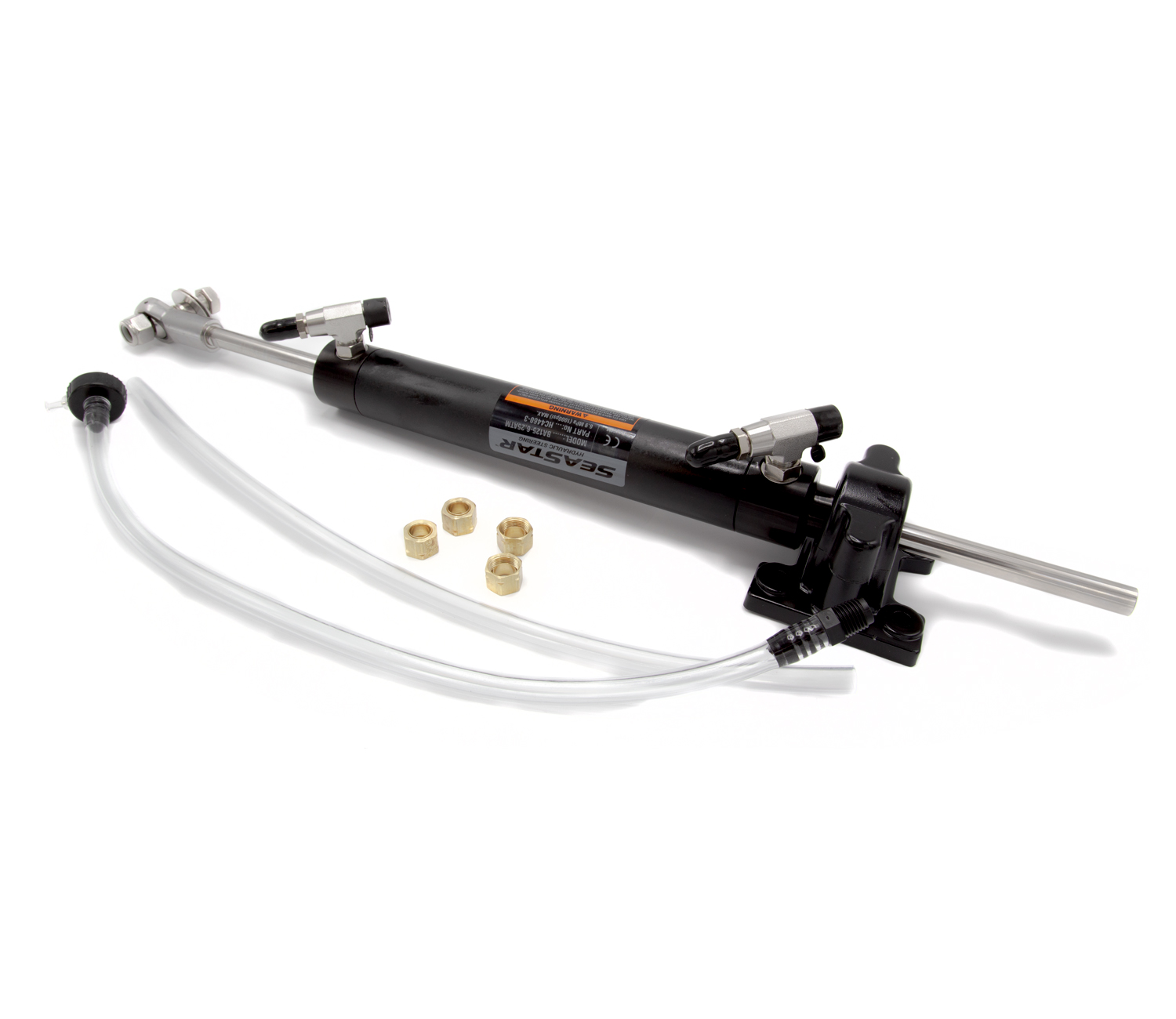

Cylinder HC4461-3 / BA100-6.5ATM
Volym 105 cm³
Slaglängd 166,5mm

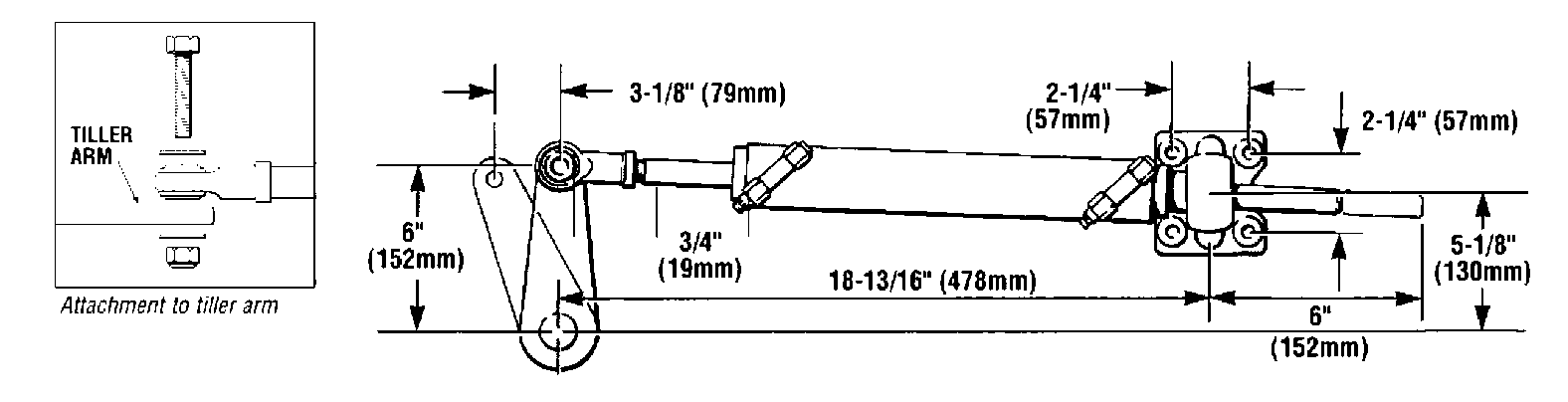

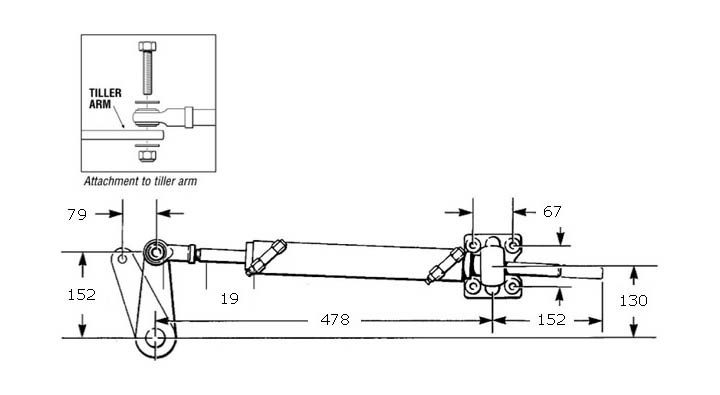

Ritning och mått för installation.

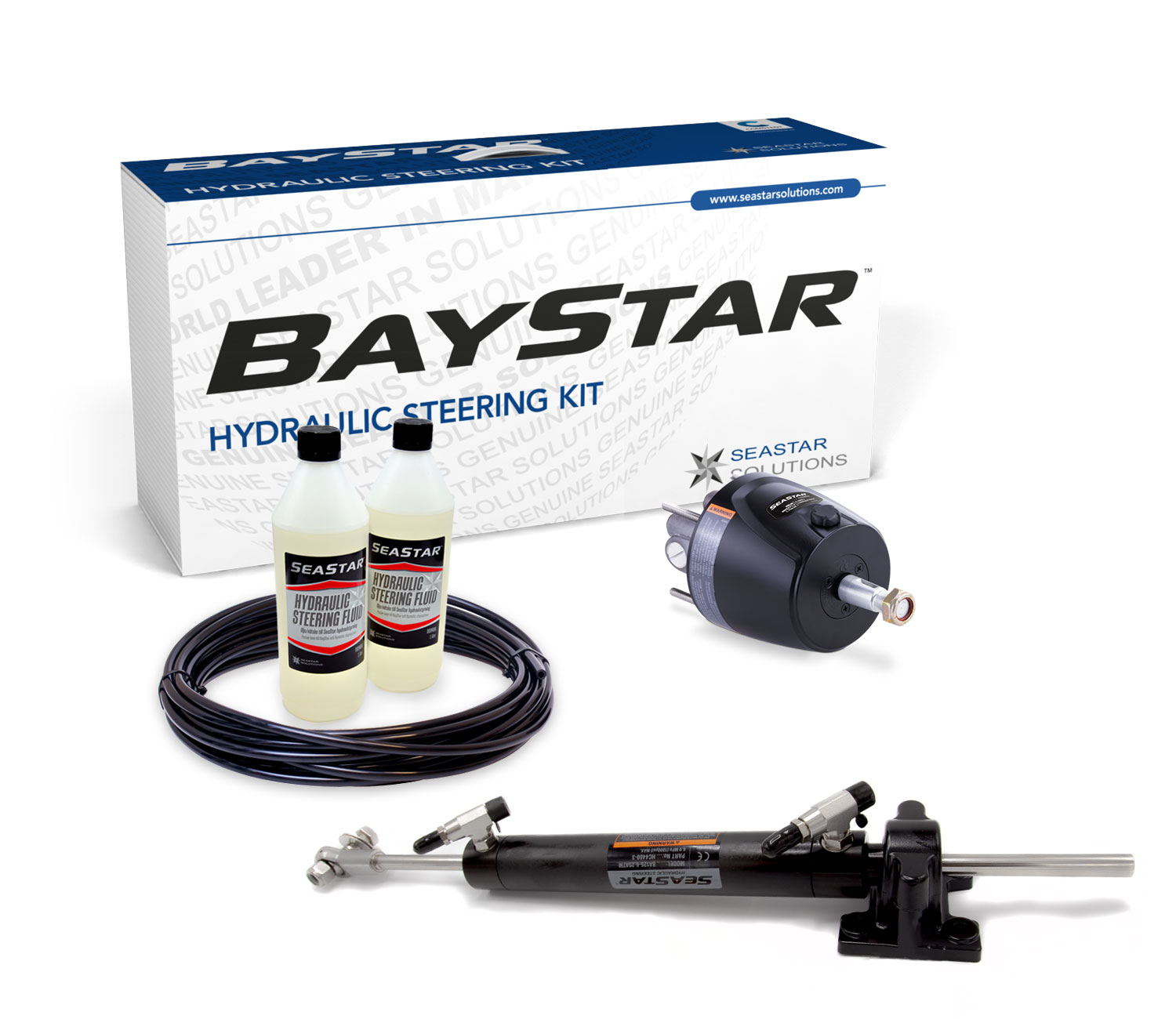

Baystar hydraulstyrningspaket för roder med 4,5 rattvarv som ger en enkel installation. Säljs som komplett sats och passar till båtar med:

  • Planande skrov med en motor upp till 7m (24ft) med roder
  • Deplacement skrov med en motor upp till 7m (24ft) med roder

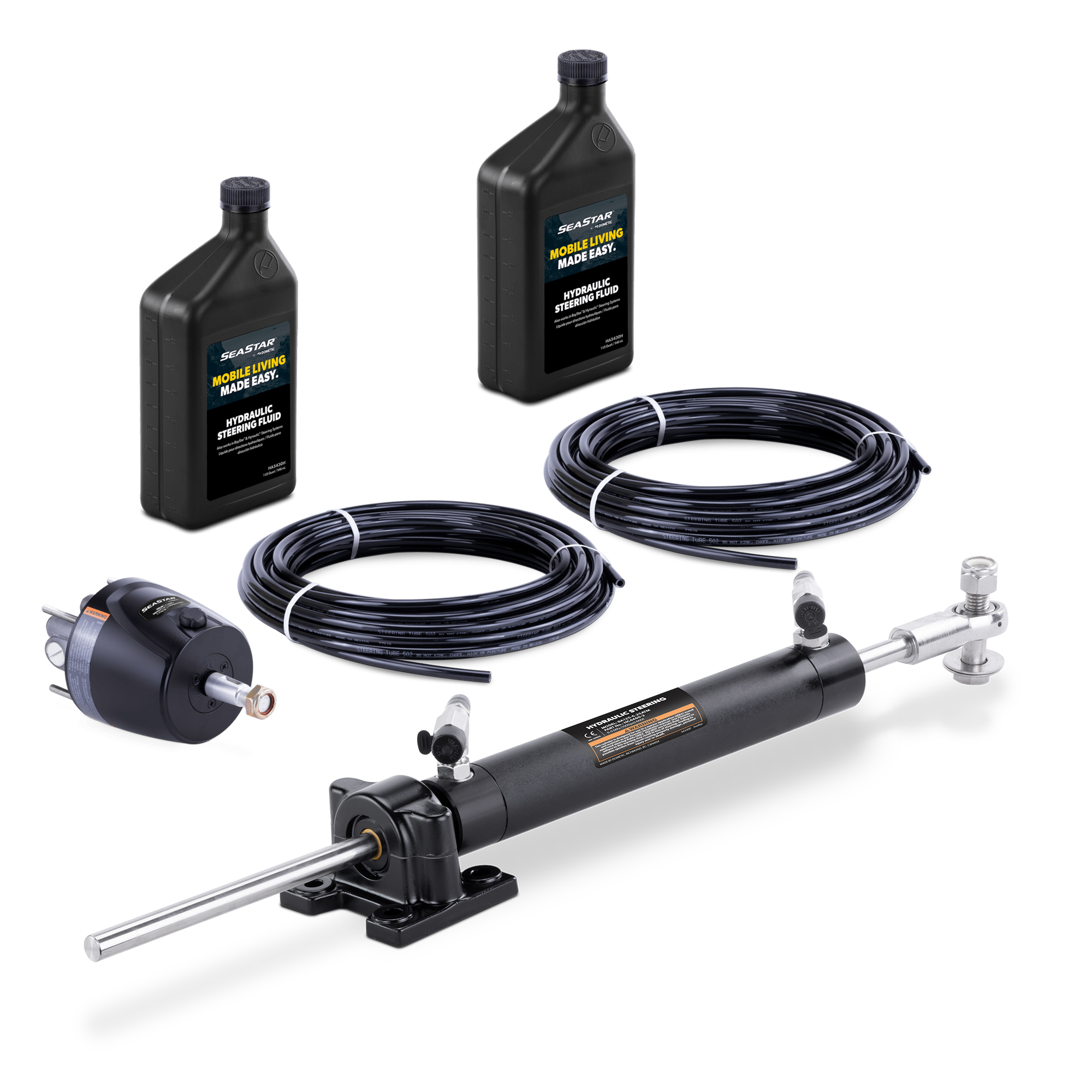

I paket ingår:
Seastar HC4460-3 Hydraulcylinder
Seastar HH4314-4 Rattpump
HT5100 Hydraulslang i nylon 12m
Seastar Hydraulolja 2 liter

Nylonslangen som ingår i paketet kapas själv efter önskad längd vid installation, monteras med medföljande mutter med skärring, stödhylsa krävs ej.

Till Baystar styrsystem skall SeaStar olja användas för garanterad funktion.

Exportera som PDF

Beställningsinformation

  • I lager
  • Begränsat antal
  • Kontakta oss för leveranstid

Preliminärt lagersaldo, uppdateras varje timme.

Kontakta Återförsäljare för beställning.

Artikelnummer Benämning Pris (inkl. moms)
Kontakta oss för leveranstid HK1460-4 Baystar kit roder 52kg 12 995,00 kr

Reservdelar

Beskrivning Pris inkl moms
Baystar cylinder BA100-6.5ATM 6 725,00 kr Visa
BayStar Rattpump -4 6 195,00 kr – 6 995,00 kr Visa
Pack.sats HC4460-3, HC4461-3 2 195,00 kr Visa
Påfyllningssats 525,00 kr Visa

Ritningar & Manualer

Installations och användarmanual (Eng)LuftningsmanualRitning rattpumpRitning cylinder

Produktspecifikation

Balanserat system med 4.5 rattvarv, ersätter HK1460-3
Drag- och tryckkraft 52 kg.m

Rattpump HH4314-4
Kapacitet 23,1 cm³ / rattvarv

Cylinder HC4461-3 / BA100-6.5ATM
Volym 105 cm³
Slaglängd 166,5mm
Ritning och mått för installation.
