Hydraulstyrning kopplingar

Baystar, Seastar och Capilano hydraulstyrningar har i flera fall olika kopplingar. Nedan är en kortfattad översikt om de olika gängorna och var de används.

• NPT kopplingar skall alltid låsas med gänglåsning typ Loctite.
• Till övriga kopplingar skall inte gänglåsning användas då de är o-ringstätade.
• Gängtejp får INTE användas då tejpen kan komma in i pumpen och orsaka skada samt försämra funktionen.

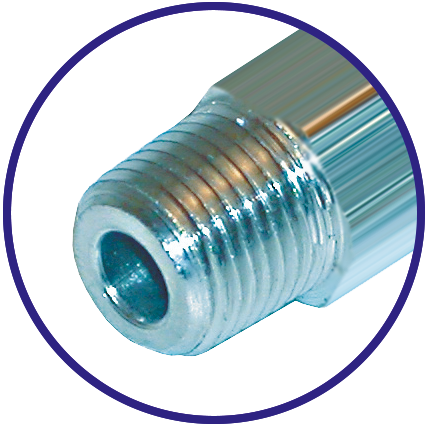

1/8" NPT

Standard gängan i Baystar frontmonterade cylindrar HC46xxH

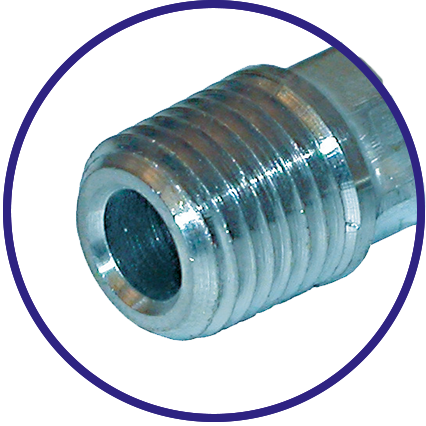

1/4" NPT

Standard gängan i Seastar cylindrar, rattpumpar och autopilotpumpar.

Standard gängan i Baystar rattpumpar samt cylindrar för roder och sidomontering.

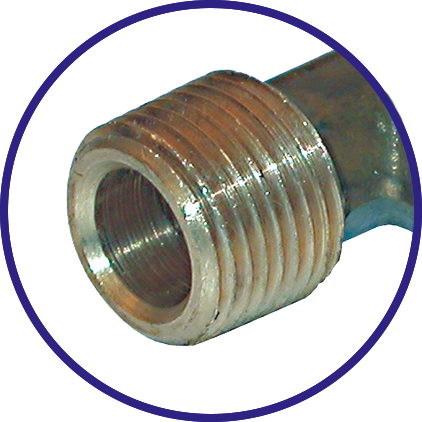

3/8" NPT

Standard gängan i Capilano rattpumpar och cylindrar

Standard gängan i Seastar brons cylindrar

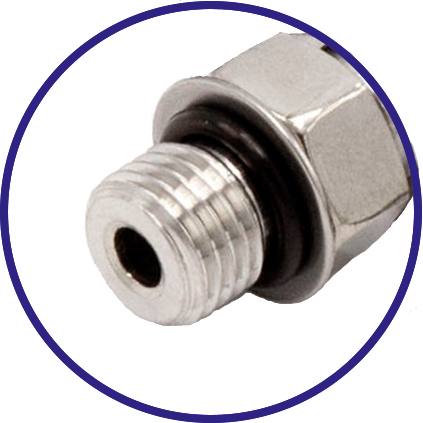

-4 ORB

Nya standard gängan i Baystar frontmonterade cylindrar HC46xx-3

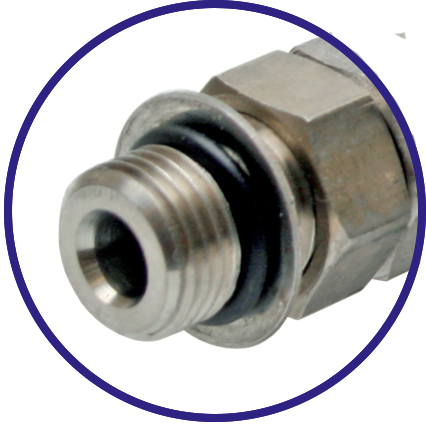

-5 ORB

Nya standard gängan i Seastar rattpumpar och cylindrar. Gäller produkter med artikelnummer som slutar med -3.

Nya standard gängan i Baystar rattpumpar samt cylindrar för roder och sidomontering. Gäller artikelnummer som slutar med -3.

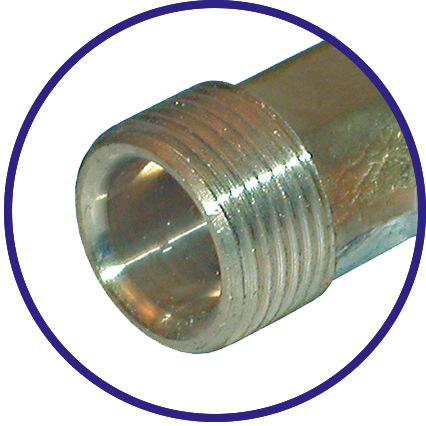

9/16-24 (3/8" TUBE)

Seastar och Baystar standard gänga för slanganslutning. Benämns 3/8" TUBE för den är anpassad för 3/8" rör, gängan är 9/16-24 fine thread.
