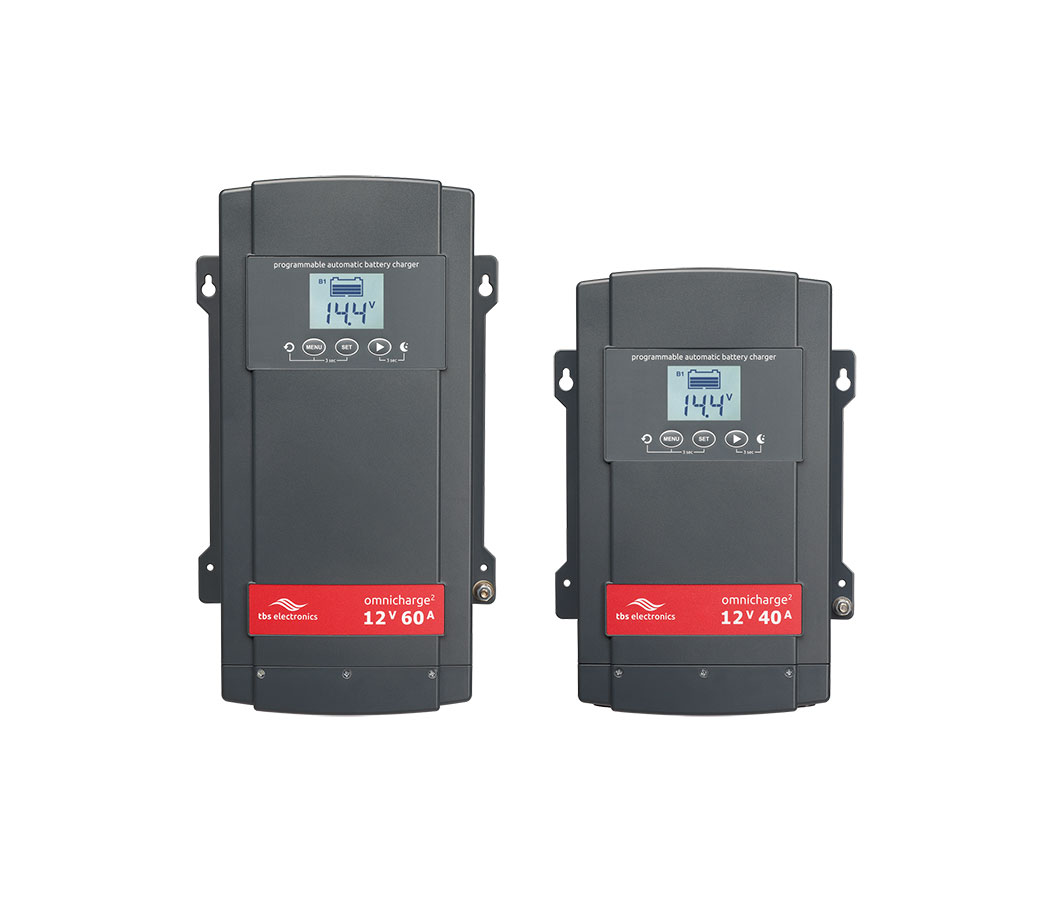

TBS OmniCharge2 12V 40-60A

Ritningar & Manualer

DatabladManual & Installationsanvisningar

Produktspecifikation

Artnr: OC12-40-2 OC12-60-2
Spänning in 90-265Vac / 47-63Hz / PF ≥ 0.95
Förbrukning vid maxbelastning 700VA 1050VA
Spänning in (AC) (115V/230V) 6A/3A 9A/4.5A
Effektivitet på full effekt >82%
Nominell spänning ut 12Vdc
Total effekt 40A 60A
Antal utgångar 3 (enskilt isolerade och individuellt programmerbara)
Laddningsförlopp IUoUoP, intelligent temperaturkompenserat 4 steg
Laddningsspänning
 14.4Vdc
Underhållsladdning
 13.5Vdc
Utjämningsladdning
 15.5Vdc
Batterityper som stöds GEL / AGM / Flooded / LiFePO4 (Kan justeras individuellt per utgång)
Rekommenderad batterikapacitet 80-400Ah 120-600Ah
DC Förbrukning (Avstängd laddare) < 2mA
Arbetstemperatur -20°C … +60°C (luftfuktighet max. 95% icke kondenserande)
Förvaringstemperatur -40°C … +70°C (luftfuktighet max. 95% icke kondenserande)
Kylning Fläkt med variabel hastighet, justeras efter temperatur och belastning.
Kommunikationsgränssnitt QuickLink
Skyddad för Låg AC spänning, kortslutning I utgående led, överhettning, överladdning och polvändning på batteri.
Inbyggt indikationsgränssnitt LCD-display som visar batteristatus, spänning och strömnivåer samt eventuella fel.
Utgående anslutningar (DC) M6 bultar (3x plus, 1x gemensam jord)
Ingående anslutning (AC) Fast installerad AC kabel med EU-plug (1.5 meter lång)
Mått (L x B x H) 295 x 206 x 86mm 356 x 206 x 99mm
Totalvikt 3.0 kg 4.4 kg
Skyddsklass IP32
Standarder CE märkt, möter EMC direktiv 2014/30/EU och LVD 2014/35/EUcomplying med EN60335-1, EN60335-2-29 och RoHS 2011/65/EU

OmniCharge2 högkvalitetsladdare för krävande applikationer i 12V utförande för fast montering. Finns även i 24V-utförande.

  • Display direkt på enheten för tydlig och lättavläslig statusindikation.
  • För applikationer med batteristorlekar upp till 600Ah (12V) beroende på modell.
  • Finns i 40A respektive 60A modell.
  • Stöd för obegränsad underhållsladdning batteri.
  • Nätspänning från 90-265VAC 47-63Hz vilket gör det möjligt att använda på 115VAC och 230VAC system.
  • Tre separat isolerade kanaler/utgångar som kan programmeras individuellt.
  • Kompatibel med GEL, AGM, fritt ventilerad bly samt LiFeP04 batterier.
  • Varje kanal/utgång kan programmeras för att passa en egen batterityp.
  • De har ett avancerat temperaturkompenserat 4 stegs laddningsförlopp (IUoUoP).
  • USB-interface (QuickLink endast PC) finns som tillbehör och ger möjlighet att programmera dem för speciella ändamål.
  • Kan fjärrstyras för av och på funktion t.ex. från en extern BMS till Lithium batterier.

För ytterligare information se datablad.

Exportera som PDF

Beställningsinformation

  • I lager
  • Begränsat antal
  • Kontakta oss för leveranstid

Preliminärt lagersaldo, uppdateras varje timme.

Kontakta Återförsäljare för beställning.

Artikelnummer Benämning Pris (inkl. moms)
Kontakta oss för leveranstid OC12-40-2 OmniCharge2 12V 40A 6 895,00 kr
Begränsat antal OC12-60-2 Omnicharge2 12V 60A 8 695,00 kr
