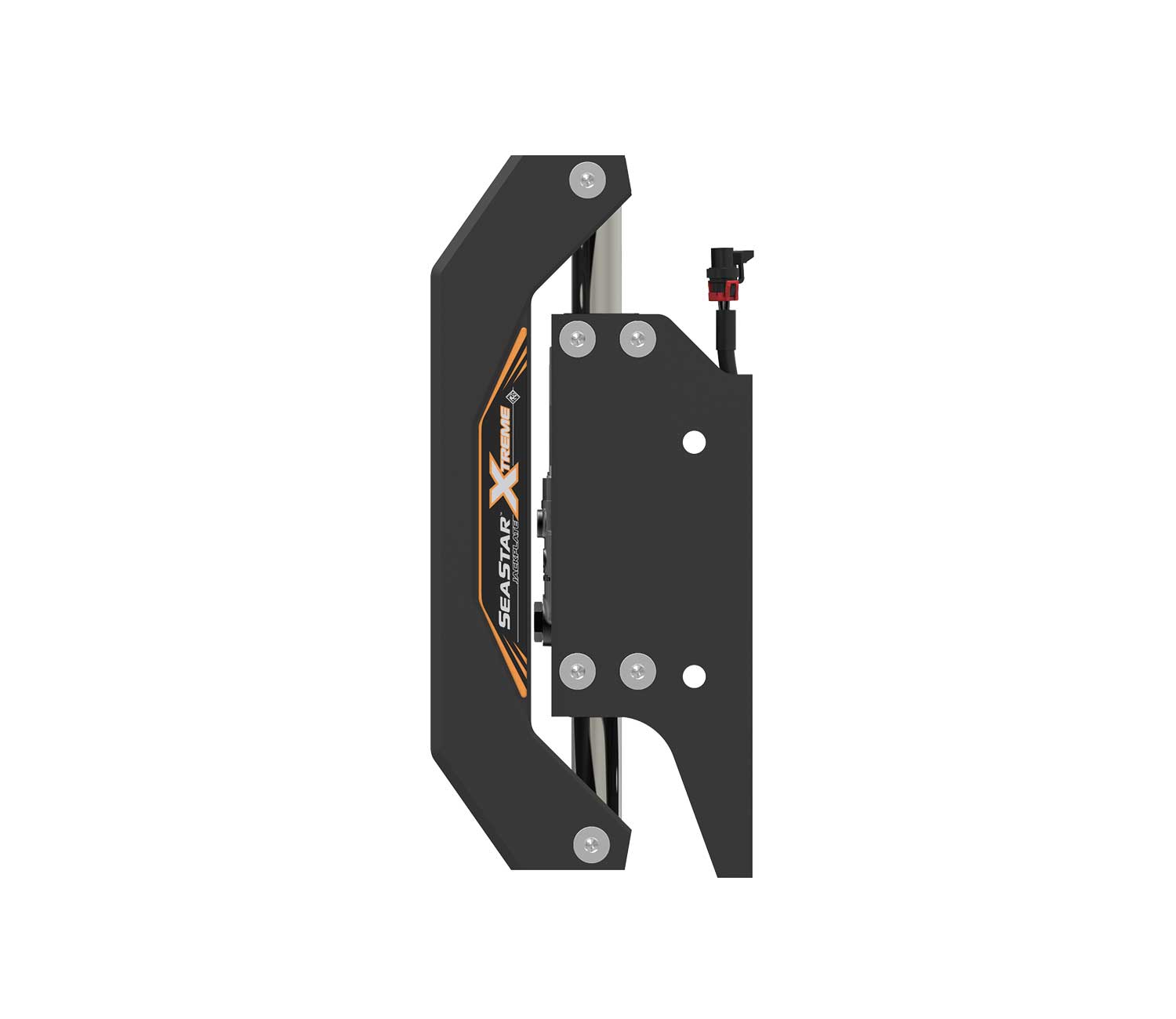

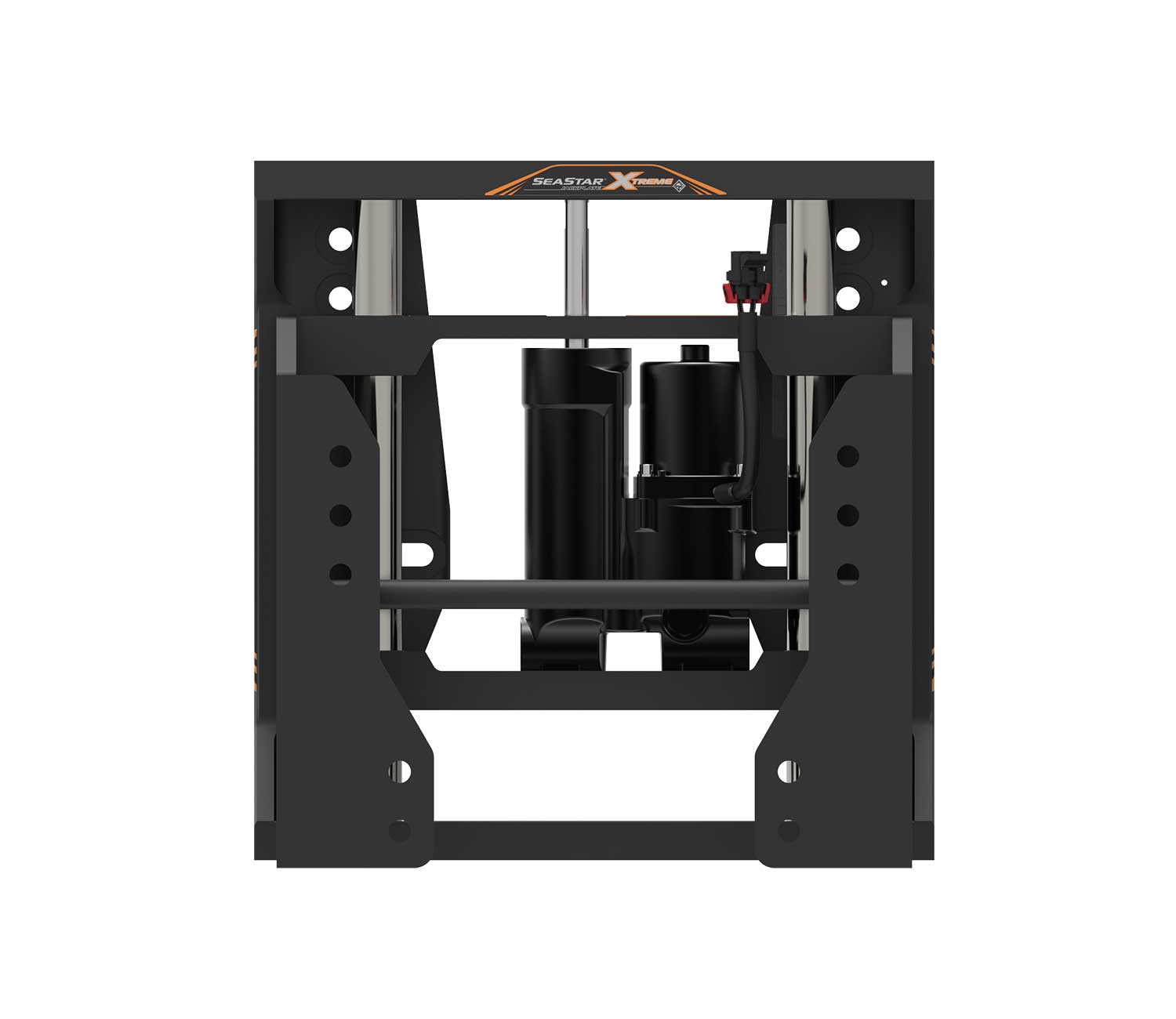

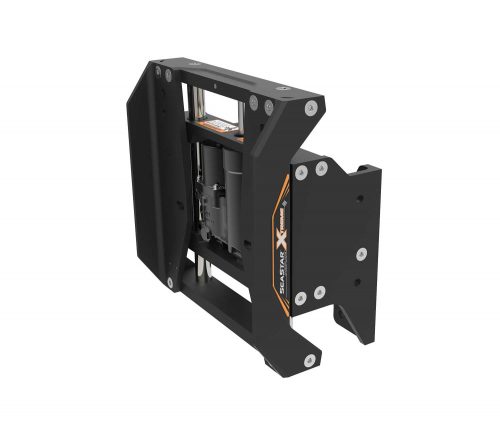

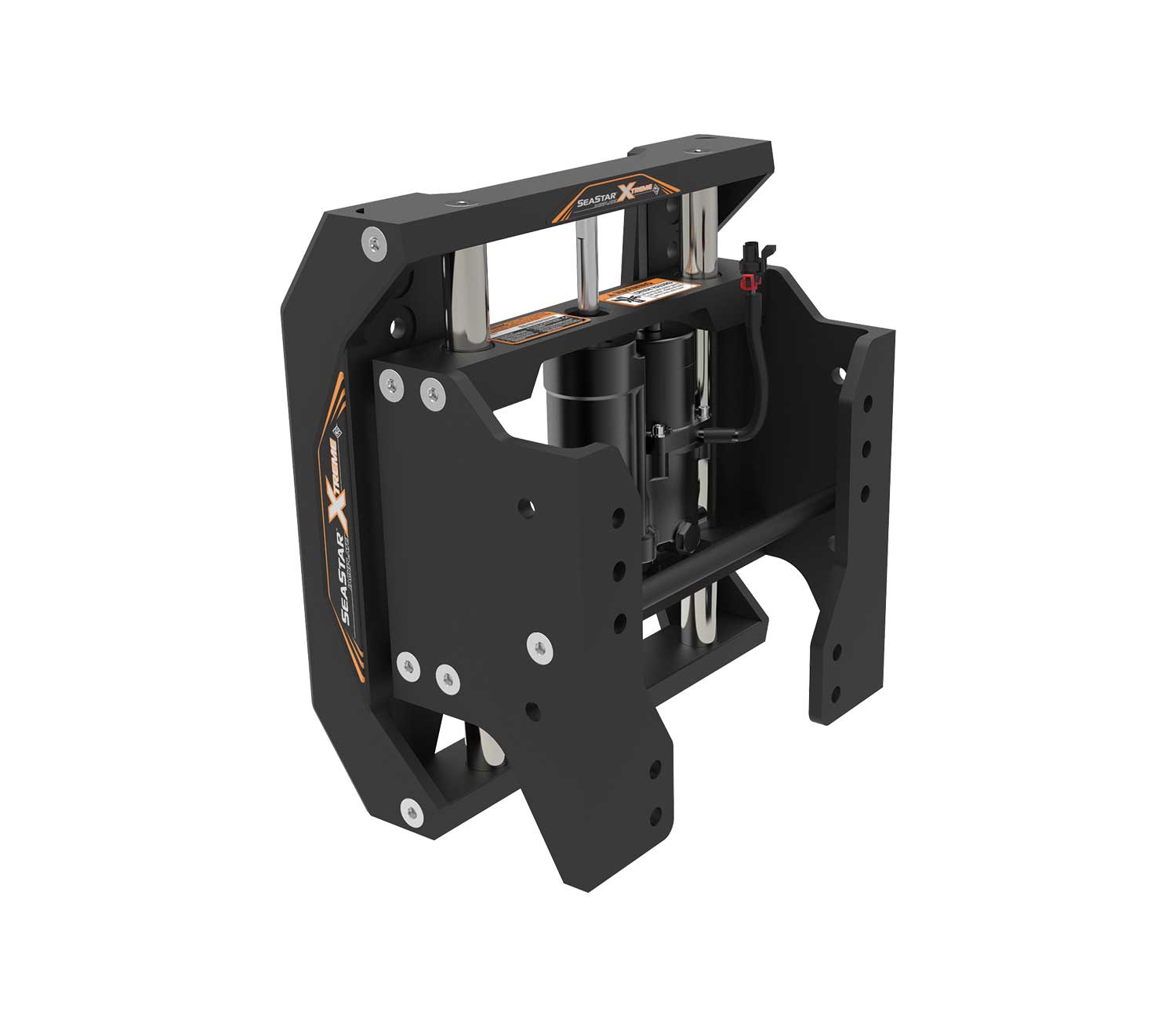

SeaStar Xtreme Jackplate

Ritningar & Manualer

Produktspecifikation

För utombordare upp till 400hk.
Levereras med kablage och manöverpanel DK4020.

Vid montering av en hydraulisk Jackplate i befintliga bulthål i akterspegeln så höjs motorn 67,5mm. Beroende på akterspegelns vinkel så blir den faktiska höjningen annorlunda utifrån setbacken på Jackplaten.
Exempel: Motorns höjd blir oförändrad vid montering av en Jackplate med 12’’ setback på en båt med 12graders lutning på akterspegeln.



Jackplates ger fördelen av att kunna justera höjden på motorn för att optimera fart och kontroll. Med utombordarens powertrim justeras vinkeln, med en jackplate justeras enbart höjden. Kombination av att kunna justera både motorns höjd och vinkel under gång ger större möjligheter att optimera gångläge och fart.
Att hissa motorn med Jackplate på grunda vatten ger ökad bibehållen manöverförmåga jämfört med att tilta motorn.

SeaStar JP5000X-seriens hydrauliska Jackplates finns med 4”, 6”, 8”, 10” eller 12” setback och är konstruerade för utombordare upp till 400hk. Jackplatens hydraulsystem är slutet och det enda som ansluts är strömmatning.

Motorn höjs 75mm och kan justeras ytterligare 147mm upp till 222mm höjning, 147mm justering tar 8,5 sekunder.

Ankringssystemet Minn Kota Talon kan med fördel monteras med Talon
jackplatefäste M1810340 på samtliga hydrauliska Generation 2 modeller (JP5040X kräver adapterfäste DK4600).

Beställningsinformation

  • I lager
  • Begränsat antal
  • Ej i lager

Lagerstatus uppdateras en gång per timma och är endast en uppskattning

Kontakta Återförsäljare för beställning.

Artikelnummer Benämning Pris (inkl. moms)
I lager JP5040X Seastar Xtreme jackplate 4″ 24 625 kr
I lager JP5060X Seastar Xtreme jackplate 6″ 24 725 kr
I lager JP5080X Seastar Xtreme jackplate 8″ 27 695 kr
I lager JP5100X Seastar Xtreme jackplate 10″ 27 995 kr
Begränsat antal JP5120X Seastar Xtreme jackplate 12″ 29 585 kr

Reservdelar

Beskrivning Pris inkl moms
Kabel kit Jackplate DW0334 2 165 kr Visa
Manöverpanel jackplate 175 kr Visa
