Seastar O/B cylinder 350Hk

Ritningar & Manualer

Produktspecifikation

Cylindervolym: 136.6 cm³

Minimum mått för montering:



Kompatibilitetslista:
Listan presenterar de vanligaste förekommande utombordsmotorerna på marknaden. En del installationer kan kräva en extra monteringssats, HA5477 jordkabel rekommenderas för att undvika galvanisk korrosion.

Fabrikat År Modell Cylinder Anm.
Honda 1996– 75-90Hk HC5345-3
1998-2009 115-130Hk HC5347-3
2001– BF150 HC5345-3
2001- BF200-250 HC5445-3
2003– BF135 HC5345-3
2010– 115Hk HC5345-3
2015– BF100 HC5345-3
Johnson/
Evinrude
1991- 40-300Hk 2-t HC5345-3 & ETech
1997-2006 75-300Hk Ficht HC5345-3
1998– 40-140Hk 4-t HC5358-3 1
2000-2003 115Hk FICHT HC5358-3 1
2002– 200-225Hk 4-t HC5345-3
2018– 250-300Hk V6 HC5345-3 & H.O.
Mercury/
Mariner
1998– 75-300Hk 2-t HC5345-3
1998– 30-60Hk 2/4-t HC5348-3 1
2003– 150-300Hk XS HC6345-3 2
2004– 150-200Hk Verado HC5345-3
2017– 175-225Hk V6 HC5345-3
2018– 250-300Hk V8 HC5345-3 2
OXE 2017– 200Hk Diesel HC5345-3
Selva 2000-2013 90-115Hk HC5358-3
2014- 115Hk HC5345-3
2000- 150Hk HC5345-3
2007- 200-300Hk V6 HC5345-3
Suzuki 1986-2000 DT-100Hk HC5345-3
1998- 40-140Hk 4-t HC5358-3 1
1986-2002 115-140Hk HC5345-3 Ej 1996
1986-2013 150-225Hk 2/4-t HC5345-3
2004– DF200-300 4-takt HC5358-3
2013- 150-200Hk 4-cyl HC5345-3
2017- DF325-350Hk V6 HC5358-3
Tohatsu 1990– 40-140 Hk HC5345-3
2014– BFT60-BFT150 HC5345-3
2014– BFT200-BFT250 HC5445-3
Yamaha 1990-2003 40-90 Hk 2-takt HC5345-3 1
1986– 100-300 Hk 2-takt HC5345-3
1997– 80-250 Hk 4-takt HC5345-3
2000– 150-300 Hk HC5345-3
2003– 25-70 Hk 4-takt HC5348-3 1
2007– 200-300 Hk V6 4-takt HC5345-3
2007– F300-F350 Hk 5.3 V8 HC5345-3
2011– F115A /SHO 90/115 Hk HC5358-3
2012– 150-200 Hk 4 cyl HC5345-3
2014– F115B HC5345-3

Anm. (Anmärkningar):
1. Monteringssats HO5090 krävs
2. Pro XS kräver HC6345-3

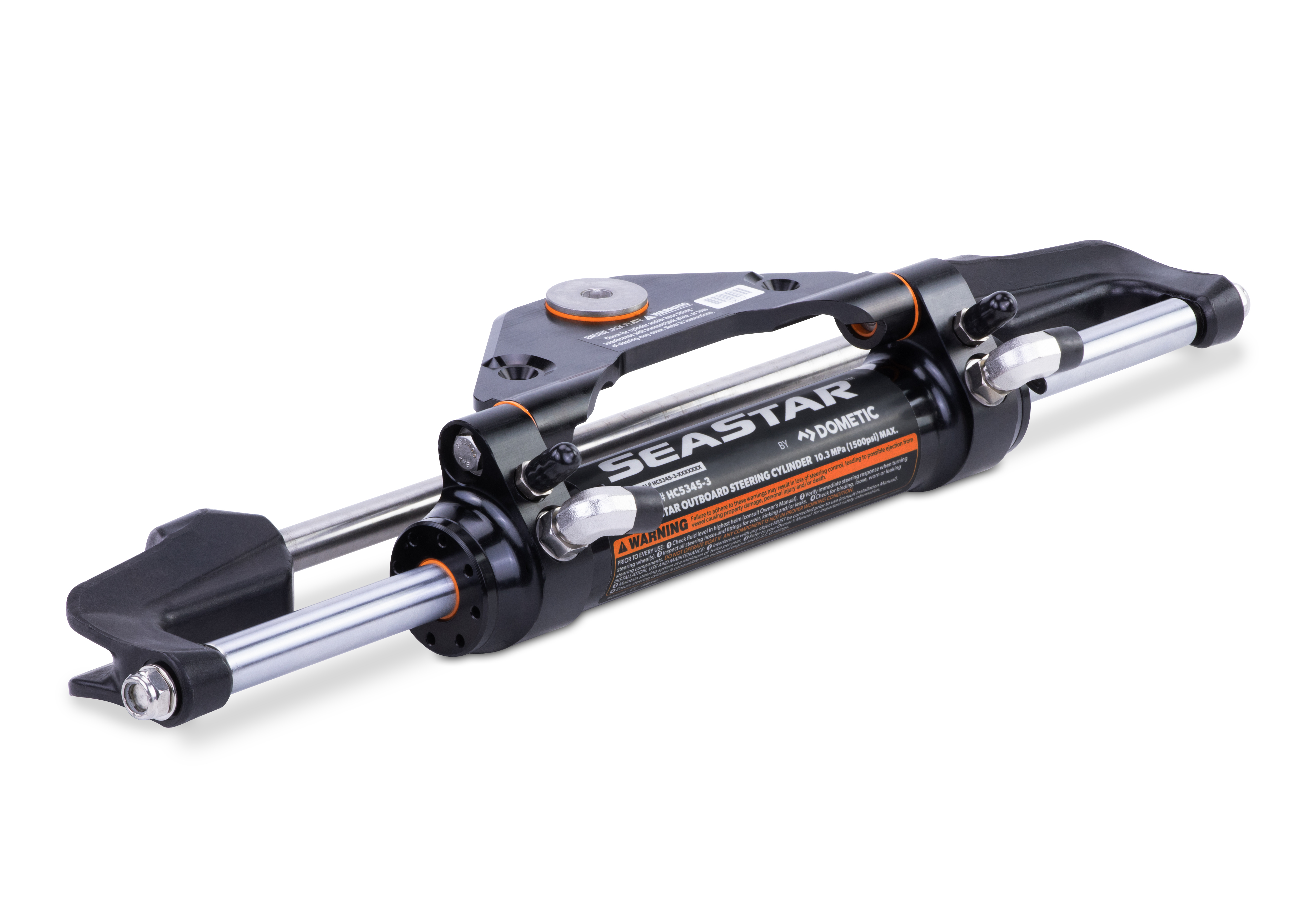

Seastar frontmonterad hydraulcylinder för utombordare upp till 350Hk.
Ny version (-3) med -5 ORB gänga som är o-ring tätade och möjligt att rotera nippeln för att få rätt vinkel.
Äldre versioner av cylindern har 1/4″ NPT gänga.

Seastar är världsledande på hydraulstyrningar och kända för sin höga kvalitet. HC5345-3 cylindern är inget undantag, en robust konstruktion som ger en säker och trygg styrning. Vissa motorer kräver en speciell typ av cylinder (HC5347-3, HC5348-3, HC5358-3) för att monteringen skall bli bästa möjliga, skillnaden är ”pivot” plattan som ansluts mot motorns tillerarm. Vissa installationer kan även kräva en extra monteringssats. HC5445-3 är ytterligare en specialversion med kortare slaglängd.

För rätt val av cylinder se kompatibilitetslista för motorer under produktspecifikation.

Maxeffekt vid normal användning,
för 50knop+ välj Seastar Pro/Tournament.
En motor en cylinder: 350Hk
Två motorer (ej motroterande) en cylinder: 450Hk
Två motorer (ej motroterande) två cylindrar: 600Hk
Två motorer (motroterande) en cylinder: 600Hk
Två motorer (motroterande) två cylindrar: 600Hk

SeaStar hydraulcylindrar skall alltid användas tillsammans med SeaStar rattpump. Rattpumparna finns med olika kapacitet vilket påverkar antal rattvarv och tröghet. Rekommenderad rattpump till HC5345-3 är HH5271-3 (27,8cm³/rattvarv) som ger 4,9 rattvarv, de finns även i flera versioner för infällning eller med tilt funktion för att ställa rattvinkel.

Hydraulslang med pressade kopplingar skall alltid användas, de finns i flera versioner, se tillbehör.

Använd alltid Seastar olja 009486, felaktig olja kan göra att systemet inte uppför sig normalt.

Kompletta system med rattpump och olja finns, HK7145-3.

Beställningsinformation

  • I lager
  • Begränsat antal
  • Ej i lager

Lagerstatus uppdateras en gång per timma och är endast en uppskattning

Kontakta Återförsäljare för beställning.

Artikelnummer Benämning Pris (inkl. moms)
I lager HC5345-3 Seastar O/B cylinder 350Hk 8 795,00 kr
I lager HC5347-3 Seastar O/B cylinder 350Hk 8 795,00 kr
Begränsat antal HC5348-3 Seastar O/B cylinder 350Hk 8 795,00 kr
I lager HC5358-3 Seastar O/B cylinder 350Hk 8 795,00 kr
I lager HC5445-3 Seastar O/B cylinder kort slag 8 795,00 kr

Reservdelar

Beskrivning Pris inkl moms
Bullhorn sats HC53xx-3 3 760,00 kr Visa
High strength tiller bolt 365,00 kr Visa
Kit för HC5345 940,00 kr Visa
Luft nippel HC5345 ( HF5548 ) 135,00 kr Visa
Mutter, bult, bricka (HC5345) 860,00 kr Visa
Seal kit screw in end glands 2 760,00 kr Visa
Support rod SS 1 590,00 kr Visa
Vinkel nippel 3/8″ tube ORB 215,00 kr Visa
