Panel med gånglägesautomatik

Ritningar & Manualer

Produktspecifikation

Panelen finns i fyra olika modeller:
ALC-1R – Panel med gånglägesautomatik för Roll
ALC-1 – Panel med gånglägesautomatik för Pitch / Roll
ALC-1D –  Panel med gånglägesautomatik för Pitch / Roll (stöd för dubbla styrplatser och två cylindrar per trimplan, kopplas till medföljande blackbox)
ALC-2S – 2.a panel för dubbla styrplatser (Kan bara kopplas till en ALC-1D)

Specifikationer:

Kompatibilitet hydrauliska trimplan:
Bennett, Instatrim, Trimmaster, QL Volvo Penta, TFX Teleflex, TX Controls
Kompatibilitet elektromekaniska trimplan:
Lectrotab, Lenco, Eltrim, Ultraflex

Rek. Båtlängd: 25…50 fot
Detektering av trimplanstyp: Automatisk
Förstärkning: Automatisk, adaptiv till båttypen
Mått kontrollpanel: 80 * 77.5 * 10 mm
Mått styrenhet (blackbox)*: 120 * 110 * 40 mm
Kapsling kontrollpanel: IP 68
Kapsling styrenhet (blackbox): IP 66
Driftstemperatur: -10 – 85 Celsius
Lagringstemperatur: -40 – 85 Celsius
Matningsspänning: 10-30 V dc
Max ström: 18 A (Vid aktivering av trimplan)
Strömmatning: 0.02 A (I standby läge)
Godkännanden: CE (Kompatibilitet med EMC direktiv)

Allmän information om trimplanspaneler, cylindrar och inkoppling finner ni under Lectrotab Support här!

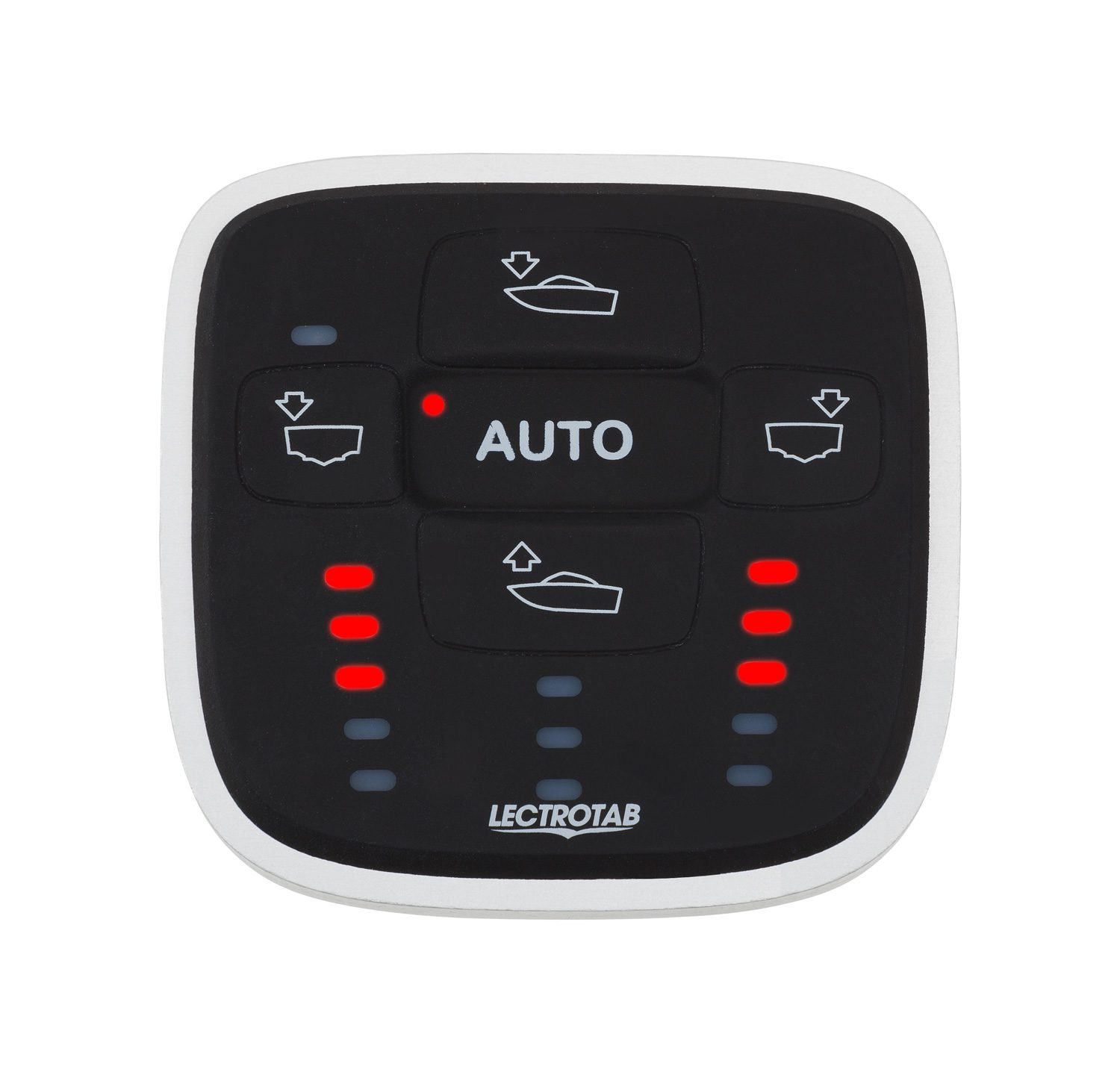

Trimplanspanel för automatiskt gångläge

Gångläge påverkas av både vind- och vattenförhållanden samt passagerare som rör sig ombord. ALC panelerna (Automatic Leveling Control) justerar automatiskt trimplanen för att upprätthålla båten i nivå för en bekvämare och trevligare åktur.

ALC korrigerar automatiskt läget från sida till sida (Roll) och gångläget från för till akter (Pitch). Fördelarna är att det blir en bättre och stabilare körupplevelse och en bättre bränsleekonomi.

Anslutningarna för ALC-1D och ALC-2S skiljer sig från bilderna. Se manual för ytterligare information.

Läs mer nedan om panelens funktioner.

Funktioner & fördelar:

  • Mikroprocessor-baserad trimplanspanel med LED indikatorer som dimmas automatiskt i mörker.
  • Automatisk justering av gångläge
  • Inbyggd GPS som tillfälligt stänger av automatiken om båten ändrar kurs för att minimera felaktiga korrigeringar vid manövrering.
  • Möjlighet att styra båda trimplanens position parallellt med en knapp.
  • Diskret design med robust gummiyta.
  • Fullt inkapslad vattentät enhet med material som ej påverkas av solljus.
  • Trimplanen återgår automatiskt till indraget läge när tändning/ström stängs av.
  • Möjlighet att programmera enheten för att gå tillbaka till senast använda läget när tändning slås på igen.
  • Enkel installation och en rekommenderad ersättare för klassiska trimplanspaneler.
  • Ingen extra ”blackbox” eller nätenhet krävs vid installation av ALC-1R & ALC-1 Anslut 12 eller 24V direkt in i enheten. (ALC-1D och ALC-2S har blackbox)
  • Flertalet olika programmeringsmöjligheter för att anpassa produkten för slutanvändaren.

Beställningsinformation

  • I lager
  • Begränsat antal
  • Ej i lager

Lagerstatus uppdateras en gång per timma och är endast en uppskattning

Kontakta Återförsäljare för beställning.

Artikelnummer Benämning Pris (inkl. moms)
I lager ALC-1 Gånglägesautomatik roll/pitch 7 865 kr
Begränsat antal ALC-1D Gånglägesautomatik r/p st 1. 9 995 kr
I lager ALC-1R Gånglägesautomatik roll 6 535 kr
Begränsat antal ALC-2S Gånglägesautomatik r/p st 2. 3 325 kr

Reservdelar

Beskrivning Pris inkl moms
Carling återställbar säkring 70 kr255 kr Visa
Förlängningskabel 6,1m 935 kr Visa
Lectrotab mont.sats 85 kr Visa
Lectrotab mont.sats med plint 240 kr Visa
