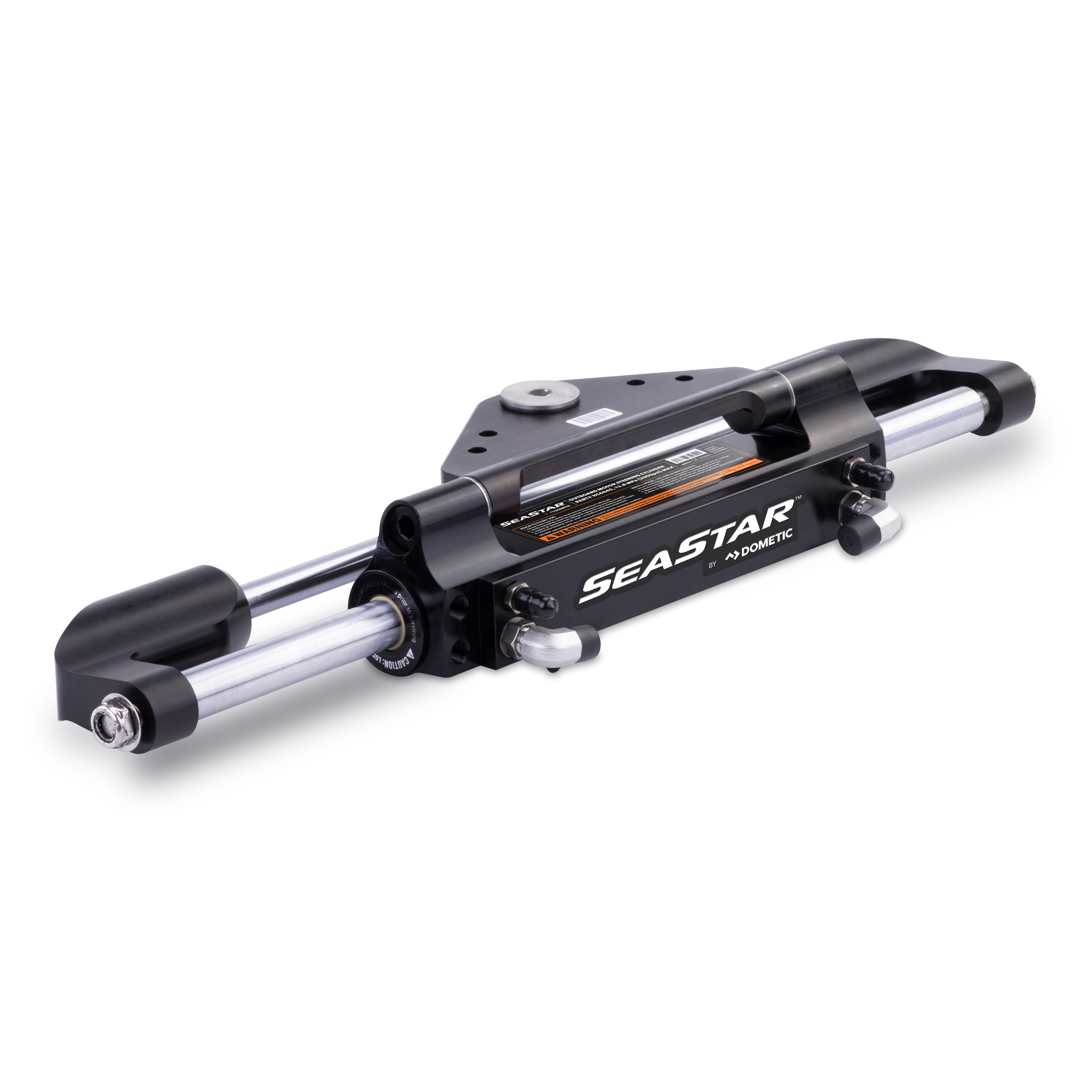

Seastar tournament cylinder

Ritningar & Manualer

Produktspecifikation

Cylindervolym 135,2 cm³

Seastar Tournament cylindrar passar de flesta motorfabrikat över 200Hk.
Nedan är en tabell för val av parallellstag och monteringssats till HC6845.

Installation Mont.sats Avstånd cc motorer parallellstag
En motor
En cylinder
HA6801
Två motorer
En cylinder
HA6802 635-650mm HO6822
Två motorer
En cylinder
HA6802 653-777mm HO6822
Två motorer
En cylinder
HA6802 780-1001mm HO6823
Två motorer
En cylinder
HA6802 1003-1372mm HO6824
Två motorer
Två cylindrar
HA6804 635-673mm HO6820
Två motorer
Två cylindrar
HA6804 676-744mm HO6821
Två motorer
Två cylindrar
HA6804 747-869mm HO6822
Två motorer
Två cylindrar
HA6804 871-1092mm HO6823
Två motorer
Två cylindrar
HA6804 1105-1473mm HO6824
Tre motorer
Två cylindrar
HA6806 635-709mm HO6822 (2st)
Tre motorer
Två cylindrar
HA6806 711-914mm HO6823 (2st)
Tre motorer
Två cylindrar
HA6806 914-1295mm HO6824 (2st)

Seastar Tournament frontmoterade hydraulcylinder för högfartsbåtar med single, twin eller trippel montering av utombordare.
Cylindern har -5 ORB gänga som är o-ring tätad och gör det möjligt att rotera nippeln för att få rätt vinkel.

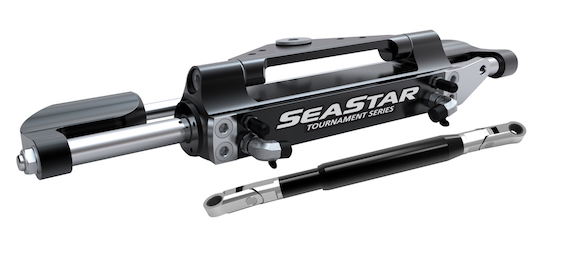

Mycket robusta tätningar och konstruktion för krävande installationer. Cylindrar med integrerade uttag för fästen till parallellstag i cylindern. Parallellstag och monteringssats för installation beställs separat beroende på antal motorer.

SeaStar Tournament hydraulcylindrar ingår i PRO familjen och klarar högre tryck (2000PSI), de skall därför alltid användas tillsammans med SeaStar PRO rattpump. PRO rattpumparna finns med olika kapacitet vilket påverkar antal rattvarv och tröghet. Rekommenderad rattpump är HH5770-3 (33,0 cm³/rattvarv) som ger 4,1 rattvarv, de finns även i flera versioner för infällning eller med tilt funktion för att ställa rattvinkel. Vid installationer med fler cylindrar ökar antal rattvarv, 2 cylindrar ger 8,2 varv, 3 cylindrar ger 12,3 varv.

För bästa funktion rekommenderas en Power Assist Pro PA1315-2, utan Power Assist blir styrningen trög i högre farter.

Hydraulslang som är kevlararmerad och klarar ett tryck på 1500 PSI och som har pressade kopplingar skall alltid användas, de finns i flera versioner, se tillbehör.

Använd alltid Seastar olja 009486, felaktig olja kan göra att systemet inte uppför sig normalt.

Beställningsinformation

  • I lager
  • Begränsat antal
  • Ej i lager

Lagerstatus uppdateras en gång per timma och är endast en uppskattning

Kontakta Återförsäljare för beställning.

Artikelnummer Benämning Pris (inkl. moms)
Begränsat antal HC6845 Seastar tournament cylinder 14 425,00 kr

Reservdelar

Beskrivning Pris inkl moms
Luft nippel HC5345 ( HF5548 ) 135,00 kr Visa
Service sats HC6845 2 695,00 kr Visa
Vinkel nippel 3/8″ tube ORB 215,00 kr Visa
