Baystar sats O/B 150Hk
Ritningar & Manualer
Produktspecifikation
Balanserat system med 5,1 rattvarv
Rekommenderad maxeffekt: 115Hk (85kW)
Tillåten maxeffekt: 150Hk (110kW)

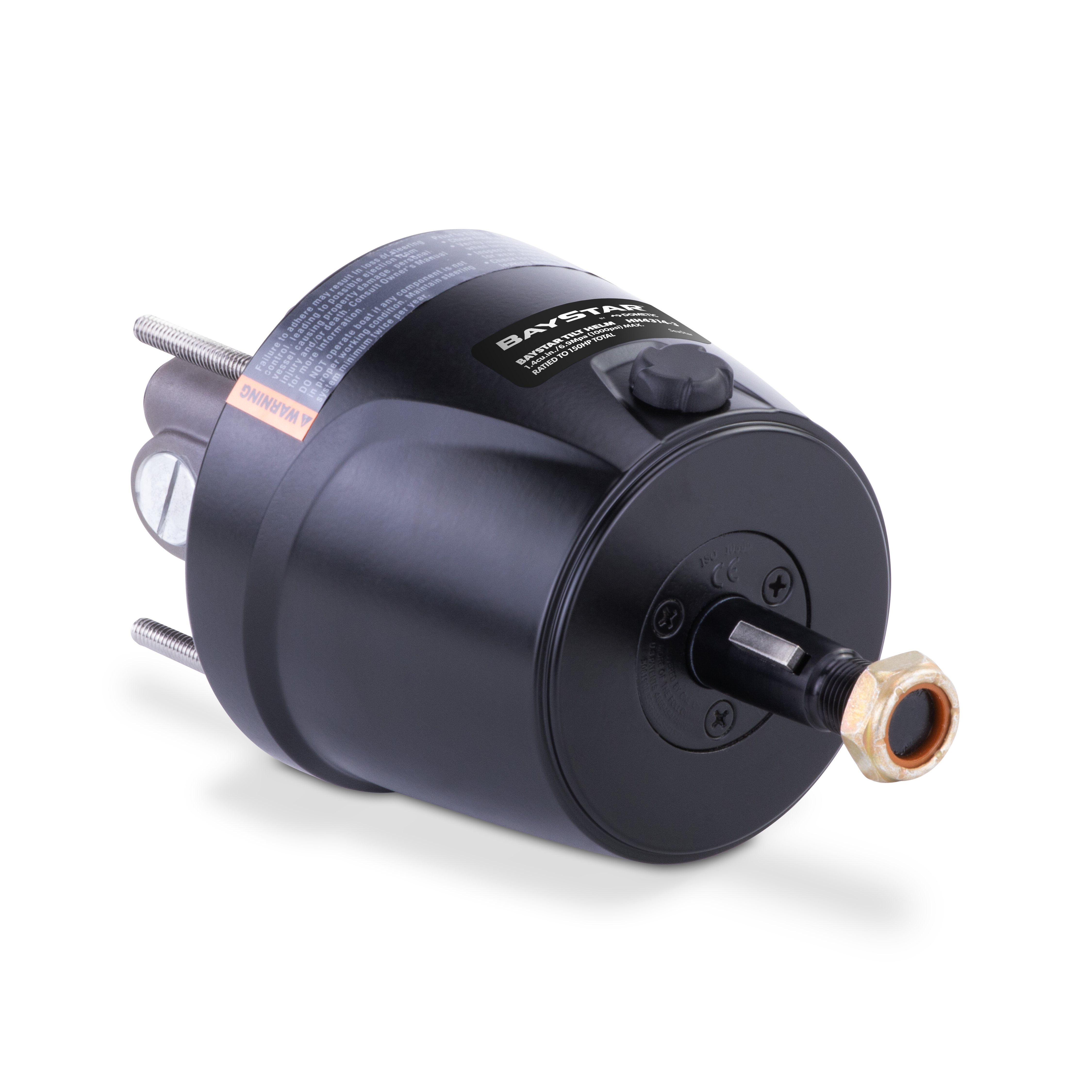

Rattpump HH4314-3
Kapacitet 23,1 cm³ / rattvarv
Cylindervolym: 118.6 cm³
Ritning och max mått för installation av cylinder.
Kompatibilitetslista:
Listan presenterar de vanligaste förekommande utombordsmotorerna på marknaden. Vissa motorer kräver en speciell typ av cylinder för att monteringen skall bli bästa möjliga. En del installationer kan kräva anpassning av motor eller en extra monteringssats, HA5477 jordkabel rekommenderas för att undvika galvanisk korrosion.
| Fabrikat | År | Modell | Cylinder | Anm. |
| Honda | 1992– | 30-50 Hk | HC4645-3 | 2 |
| 1996– | 75-90 Hk | HC4645-3 | ||
| 2015– | BF100 | HC4645-3 | ||
| 1998–2010 | 115-130 Hk | HC4647-3 | ||
| 2003– | 135-150 Hk | HC4645-3 | ||
| 2010– | 115 Hk | HC4645-3 | ||
| Johnson/ Evinrude |
1977–1990 | 65-150 Hk | HC4648-3 | |
| 1991– | 40-150 Hk /ETech | HC4645-3 | 2 | |
| 1997– | 115 Hk FICHT | HC4658-3 | 4 | |
| 1997– | 75-150 Hk FICHT | HC4645-3 | 5 | |
| 1998– | 40-140 Hk 4-takt | HC4658-3 | 1, 2, 4 | |
| Mercury/ Mariner |
1998- | 40-60 Hk | HC4648-3 | |
| 1984– | 75-150 Hk | HC4645-3 | ||
| Selva | 2000– | 75-70 Hk | HC4648-3 | 1, 2 |
| 2000- | 90-150 Hk 4-takt | HC4645-3 | 5 | |
| 2011-2013 | 115 Hk | HC4658-3 | ||
| Suzuki | 1986- | 150 Hk | HC4645-3 | 5 |
| Endast 1996 | 115-140 Hk | – | ||
| 1987–2002 | 115-140 Hk | HC4645-3 | 1 | |
| 1990-2000 | 90-100 Hk | HC4645-3 | ||
| 1998– | 40-70 4-takt | HC4645-3 | 1, 2 | |
| 2001- | 115-140 hK 4-takt | HC4658-3 | 1, 4 | |
| Tohatsu | 1990– | 40-140 Hk | HC4645-3 | |
| 2014– | BFT60-BFT150 | HC4645-3 | ||
| Yamaha | 1998– | 40-50 Hk | HC4645-3 | 2 |
| 1998– | 60 Hk | HC4645-3 | 3 | |
| 1986– | 70-90 Hk | HC4645-3 | 1 | |
| 1997– | 80-150 Hk 4-takt | HC4645-3 | 5 | |
| 1986– | 100-150 Hk 2-takt | HC4645-3 | 5 | |
| 2000– | 25-70 Hk 4-takt | HC4648-3 | 1, 2 | |
| 2011-2013 | F115A | HC4658-3 | ||
| 2014– | F115B | HC4645-3 |
Anm. (Anmärkningar):
1. Monteringssats HO5090 krävs
2. Motorfästen måste kapas och motorn bultas fast i akterspegeln.
3. Styrarm Yamaha art.nr. 63D-48511-00-4D måste monteras.
4. HC4645-3 cylinder kan användas, monteringsplattan måste vändas.
5. Högpresterande 150Hk motorer skall använda SeaStar styrning.

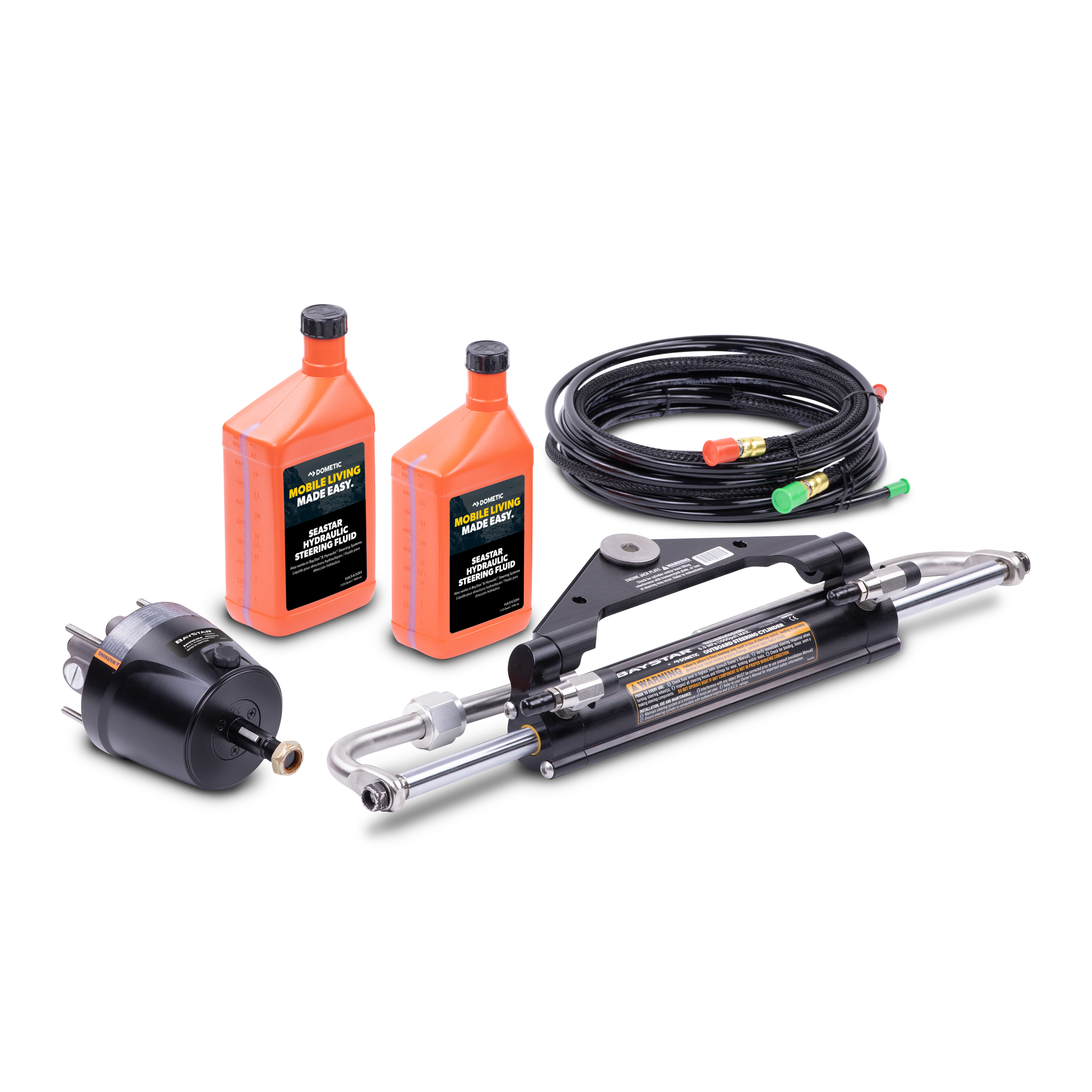

BayStar Compact hydraulstyrningspaket med 5,1 rattvarv för motorer upp till 115Hk (85kW). För installationer upp till 150Hk (110kW) rekommenderas BayStar Plus paket.
I paketet ingår:
BayStar Compact Hydraulcylinder
BayStar HH4314-3 Rattpump
BayStar hydraulslang i nylon 2x20ft
SeaStar Hydraulolja 2 liter
Nylonslangen som ingår i paketet kapas själv efter önskad längd vid installation.
Cylindermodell väljs ut efter vilken typ av motor ska monteras eller sitter monterad. Vissa installationer kan kräva anpassning av motor eller en extra monteringssats. Mer information om kompatibilitet finner ni i tabellen under produktspecifikation.
Till BayStar styrsystem skall SeaStar olja användas för garanterad funktion.
Beställningsinformation
- I lager
- Begränsat antal
- Kontakta oss för leveranstid
Preliminärt lagersaldo, uppdateras varje timme.
Kontakta Återförsäljare för beställning.
| Artikelnummer | Benämning | Pris (inkl. moms) | |
|---|---|---|---|
| I lager | HK4645-3 | Baystar sats med HC4645-3 | 10 895,00 kr |
| Begränsat antal | HK4647-3 | Baystar sats med HC4647-3 | 10 895,00 kr |
| Kontakta oss för leveranstid | HK4648-3 | Baystar sats med HC4648-3 | 10 895,00 kr |
| Kontakta oss för leveranstid | HK4658-3 | Baystar sats med HC4658-3 | 10 895,00 kr |
Tillbehör
| Beskrivning | Pris inkl moms | ||
|---|---|---|---|
 |
Hydraulstyrning kopplingar | Visa | |
 |
Motorbåtsrattar | Visa | |
 |
Pressad hydraulslang | Visa | |
 |
Baystar “drop in kit” HH4314 | 1 745,00 kr | Visa |
 |
Ground strap Seastar/Baystar | 885,00 kr | Visa |
 |
Monteringskit | 500,00 kr | Visa |
 |
Oil check kit | 425,00 kr | Visa |
Reservdelar
| Beskrivning | Pris inkl moms | ||
|---|---|---|---|
 |
Baystar compact cylinder ORB | 6 965,00 kr | Visa |
 |
BayStar Standard Rattpump | 5 995,00 kr – 6 995,00 kr | Visa |
 |
Hydraulolja 1,0 liter Seastar | 285,00 kr | Visa |
 |
Mont.sats Baystar ORB HK4645-3 | 1 995,00 kr | Visa |
 |
Nylonslang kit 20″ för Baystar | 3 375,00 kr | Visa |
 |
Service kit HC4645-3 (-4 ORB) | 2 845,00 kr | Visa |
 |
Service kit Seastar / Baystar | 290,00 kr | Visa |
