Baystar Plus sats O/B 150Hk
Ritningar & Manualer
Produktspecifikation
Balanserat system med 5,1 rattvarv
Maxeffekt: 150Hk (110kW)
Rattpump HH4514-3
Kapacitet 23,1 cm³ / rattvarv
Cylindervolym: 118.6 cm³
Ritning och max mått för installation.
Kompatibilitetslista:
Listan presenterar de vanligaste förekommande utombordsmotorerna på marknaden. Vissa motorer kräver en speciell typ av cylinder för att monteringen skall bli bästa möjliga. En del installationer kan kräva anpassning av motor eller en extra monteringssats, HA5477 jordkabel rekommenderas för att undvika galvanisk korrosion.
| Fabrikat | År | Modell | Cylinder | Anm. |
| Honda | 1992– | 30-50 Hk | HC4645-3 | 2 |
| 1996– | 75-90 Hk | HC4645-3 | ||
| 2015– | BF100 | HC4645-3 | ||
| 1998–2010 | 115-130 Hk | HC4647-3 | ||
| 2003– | 135-150 Hk | HC4645-3 | ||
| 2010– | 115 Hk | HC4645-3 | ||
| Johnson/ Evinrude |
1977–1990 | 65-150 Hk | HC4648-3 | |
| 1991– | 40-150 Hk /ETech | HC4645-3 | 2 | |
| 1997– | 115 Hk FICHT | HC4658-3 | 4 | |
| 1997– | 75-150 Hk FICHT | HC4645-3 | 5 | |
| 1998– | 40-140 Hk 4-takt | HC4658-3 | 1, 2, 4 | |
| Mercury/ Mariner |
1998- | 40-60 Hk | HC4648-3 | |
| 1984– | 75-150 Hk | HC4645-3 | ||
| Selva | 2000– | 75-70 Hk | HC4648-3 | 1, 2 |
| 2000- | 90-150 Hk 4-takt | HC4645-3 | 5 | |
| 2011-2013 | 115 Hk | HC4658-3 | ||
| Suzuki | 1986- | 150 Hk | HC4645-3 | 5 |
| Endast 1996 | 115-140 Hk | – | ||
| 1987–2002 | 115-140 Hk | HC4645-3 | 1 | |
| 1990-2000 | 90-100 Hk | HC4645-3 | ||
| 1998– | 40-70 4-takt | HC4645-3 | 1, 2 | |
| 2001- | 115-140 hK 4-takt | HC4658-3 | 1, 4 | |
| Tohatsu | 1990– | 40-140 Hk | HC4645-3 | |
| 2014– | BFT60-BFT150 | HC4645-3 | ||
| Yamaha | 1998– | 40-50 Hk | HC4645-3 | 2 |
| 1998– | 60 Hk | HC4645-3 | 3 | |
| 1986– | 70-90 Hk | HC4645-3 | 1 | |
| 1997– | 80-150 Hk 4-takt | HC4645-3 | 5 | |
| 2000– | 25-70 Hk 4-takt | HC4648-3 | 1, 2 | |
| 2011-2013 | F115A | HC4658-3 | ||
| 2014– | F115B | HC4645-3 |
Anm. (Anmärkningar):
1. Monteringssats HO5090 krävs
2. Motorfästen måste kapas och motorn bultas fast i akterspegeln.
3. Styrarm Yamaha art.nr. 63D-48511-00-4D måste monteras.
4. HC4645-3 cylinder kan användas, monteringsplattan måste vändas.
5. Högpresterande 150Hk motorer skall använda SeaStar styrning.
BayStar Plus hydraulstyrningspaket med 5,1 rattvarv för motorer upp till 150Hk (110kW). BayStar Plus ger jämfört med det vanliga BayStar paketet ett mer lättmanövrerat system med en mer stabil känsla.

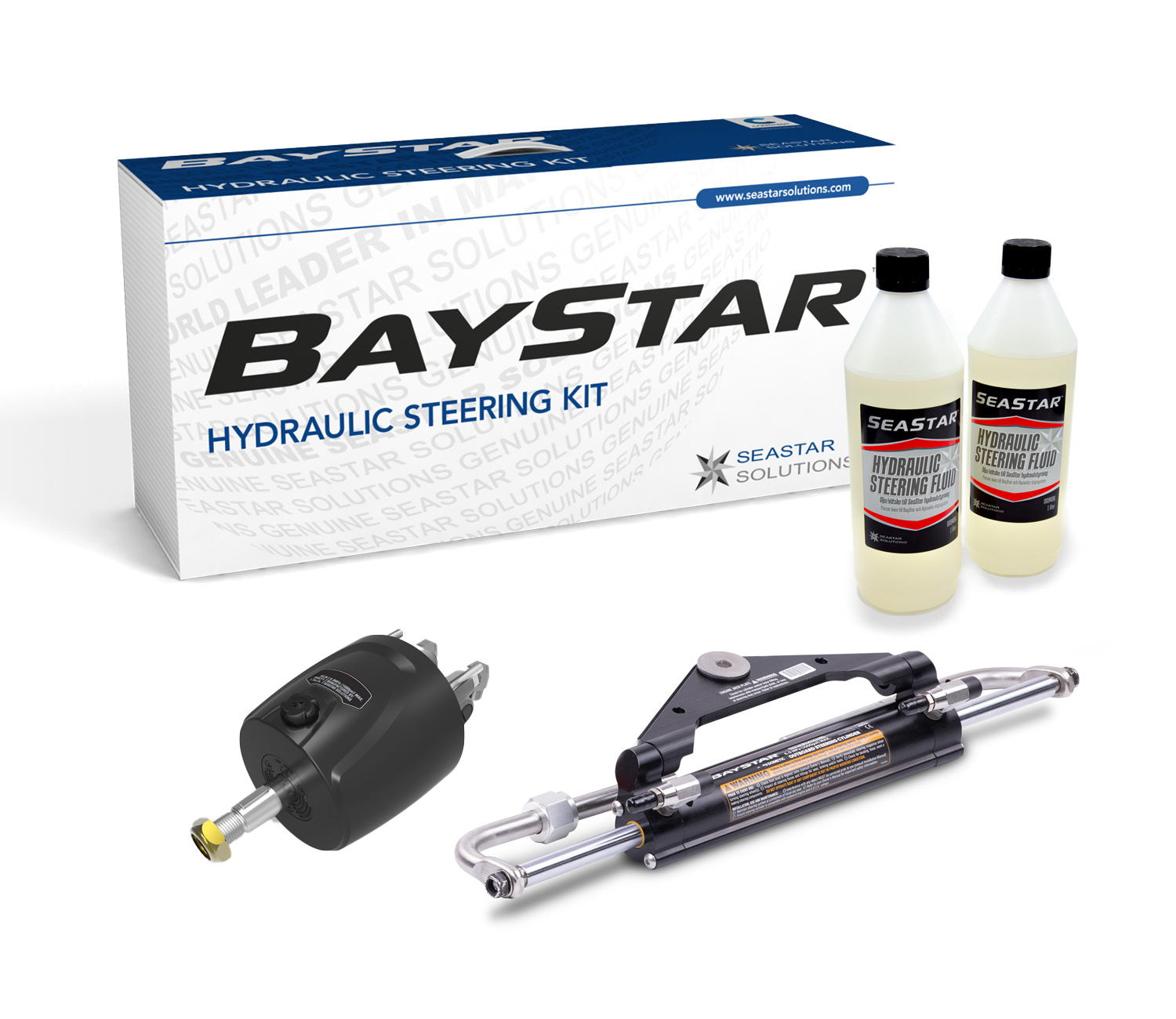

I paketet ingår:
BayStar Compact Hydraulcylinder
BayStar Plus HH4514-3 Rattpump
SeaStar Hydraulolja 2 liter
Pressad Hydraulslang av av typen HO51 beställs separat i önskad längd. (2st krävs)
Cylindermodell väljs ut efter vilken typ av motor ska monteras eller sitter monterad. Vissa installationer kan kräva anpassning av motor eller en extra monteringssats. Mer information om kompatibilitet finner ni i tabellen under produktspecifikation.
Till BayStar styrsystem skall SeaStar olja användas för garanterad funktion.
Beställningsinformation
- I lager
- Begränsat antal
- Kontakta oss för leveranstid
Preliminärt lagersaldo, uppdateras varje timme.
Kontakta Återförsäljare för beställning.
| Artikelnummer | Benämning | Pris (inkl. moms) | |
|---|---|---|---|
| Kontakta oss för leveranstid | HK1447-3 | Baystar Plus sats HC4647-3 | 10 495,00 kr |
| I lager | HK1448-3 | Baystar Plus sats HC4648-3 | 10 495,00 kr |
| Kontakta oss för leveranstid | HK1458-3 | Baystar Plus sats HC4658-3 | 10 495,00 kr |
Tillbehör
| Beskrivning | Pris inkl moms | ||
|---|---|---|---|
 |
Hydraulstyrning kopplingar | Visa | |
 |
Motorbåtsrattar | Visa | |
 |
Pressad hydraulslang | Visa | |
 |
Ground strap Seastar/Baystar | 885,00 kr | Visa |
 |
Infällningskit (fr.2009) | 1 755,00 kr | Visa |
 |
Monteringskit | 500,00 kr | Visa |
 |
Oil check kit | 425,00 kr | Visa |
Reservdelar
| Beskrivning | Pris inkl moms | ||
|---|---|---|---|
 |
Baystar compact cylinder ORB | 6 965,00 kr | Visa |
 |
Baystar Plus Rattpump 1.4 ORB | 6 195,00 kr | Visa |
 |
Hydraulolja 1,0 liter Seastar | 285,00 kr | Visa |
 |
Service kit HC4645-3 (-4 ORB) | 2 845,00 kr | Visa |
 |
Service kit Seastar / Baystar | 290,00 kr | Visa |
