Baystar compact cylinder ORB

Ritningar & Manualer

Produktspecifikation

Cylindervolym: 118.6 cm³

Ritning och max mått för installation.

Kompatibilitetslista:
Listan presenterar de vanligaste förekommande utombordsmotorerna på marknaden. Vissa motorer kräver en speciell typ av cylinder för att monteringen skall bli bästa möjliga. En del installationer kan kräva anpassning av motor eller en extra monteringssats, HA5477 jordkabel rekommenderas för att undvika galvanisk korrosion.

Fabrikat År Modell Cylinder Anm.
Honda 1992– 30-50 Hk HC4645-3 2
1996– 75-90 Hk HC4645-3
2015– BF100 HC4645-3
1998–2010 115-130 Hk HC4647-3
2003– 135-150 Hk HC4645-3
2010– 115 Hk HC4645-3
Johnson/
Evinrude
1977–1990 65-150 Hk HC4648-3
1991– 40-150 Hk /ETech HC4645-3 2
1997– 115 Hk FICHT HC4658-3 4
1997– 75-150 Hk FICHT HC4645-3 5
1998– 40-140 Hk 4-takt HC4658-3 1, 2, 4
Mercury/
Mariner
1998- 40-60 Hk HC4648-3
1984– 75-150 Hk HC4645-3
Selva 2000– 75-70 Hk HC4648-3 1, 2
2000- 90-150 Hk 4-takt HC4645-3 5
2011-2013 115 Hk HC4658-3
Suzuki 1986- 150 Hk HC4645-3 5
Endast 1996 115-140 Hk
1987–2002 115-140 Hk HC4645-3 1
1990-2000 90-100 Hk HC4645-3
1998– 40-70 4-takt HC4645-3 1, 2
2001- 115-140 hK 4-takt HC4658-3 1, 4
Tohatsu 1990– 40-140 Hk HC4645-3
2014– BFT60-BFT150 HC4645-3
Yamaha 1998– 40-50 Hk HC4645-3 2
1998– 60 Hk HC4645-3 3
1986– 70-90 Hk HC4645-3 1
1997– 80-150 Hk 4-takt HC4645-3 5
2000– 25-70 Hk 4-takt HC4648-3 1, 2
2011-2013 F115A HC4658-3
2014– F115B HC4645-3

Anm. (Anmärkningar):
1. Monteringssats HO5090 krävs
2. Motorfästen måste kapas och motorn bultas fast i akterspegeln.
3. Styrarm Yamaha art.nr. 63D-48511-00-4D måste monteras.
4. HC4645-3 cylinder kan användas, monteringsplattan måste vändas.
5. Högpresterande 150Hk motorer skall använda SeaStar styrning.

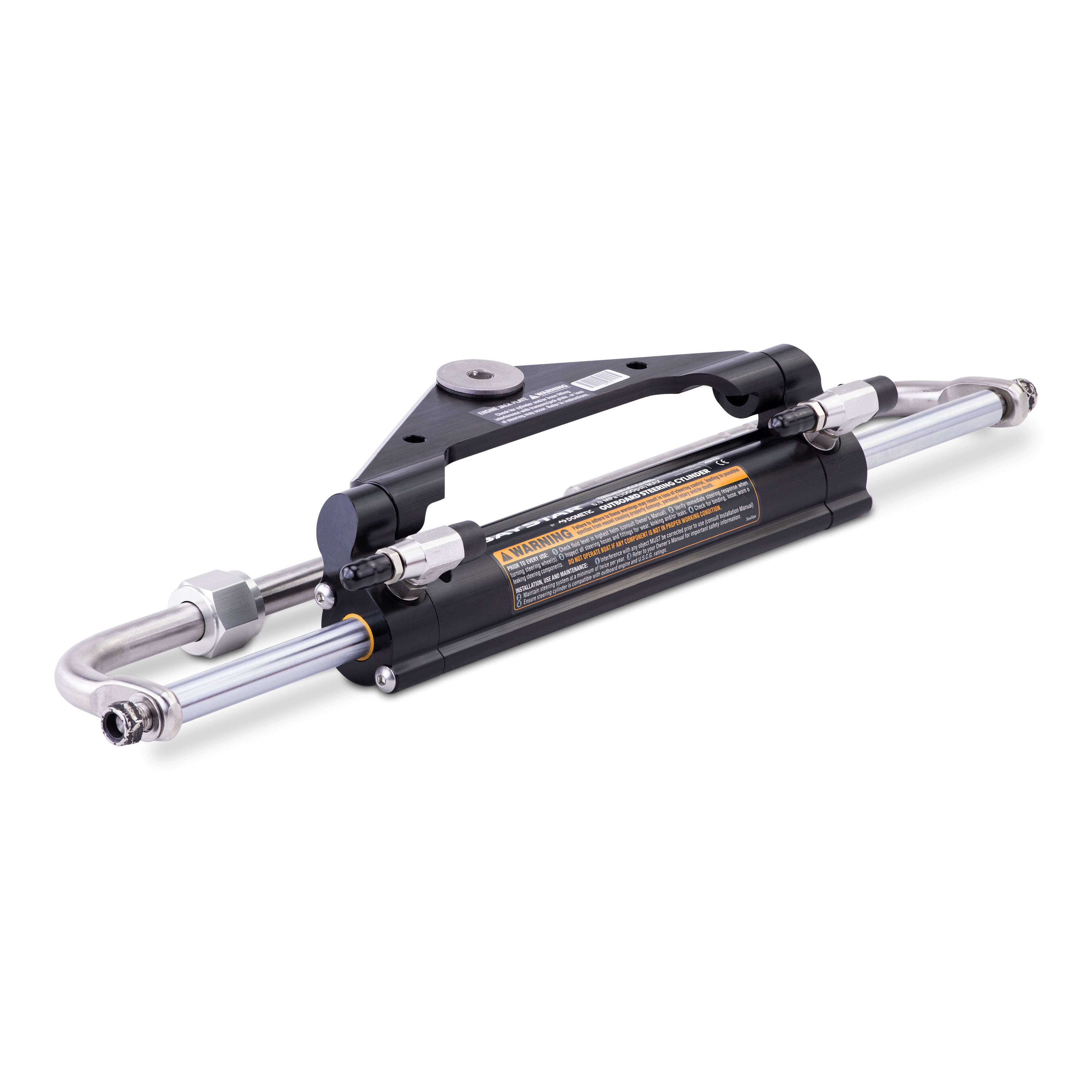

Baystar frontmonterad hydraulcylinder för utombordare upp till 150Hk.
Ny version (-3) från och med 2019 med -4 ORB gänga som är o-ring tätade och möjligt att rotera nippeln för att få rätt vinkel.
Äldre versioner av cylindern (typ H) har 1/8″ NPT gänga.

Baystar är ett hydraulstyrningssystem för mindre motorer upp till 150Hk från världsledande hydraulstyrningstillverkaren Seastar. Baystar cylindern HC4645-3 används till Baystar system med rattpump HH4314-3 och nylonslang HT4420 samt i Baystar Plus system med rattpump HH4514-3 och HO51xx hydraulslang med pressade kopplingar.

Baystar system rekommenderas upp till 115Hk, finns som komplett sats HK4645-3.
Baystar Plus system rekommenderas upp till 150Hk, finns som komplett sats HK1445-3. Baystar Plus rattpump har en annan lagring och en annan typ av slang används vilket ökar känslan och gör styrningen lättare att manövrera.

Vissa motorer kräver en speciell typ av cylinder (HC4647-3, HC4648-3, HC4658-3) för att monteringen skall bli bästa möjliga, skillnaden är ”pivot” plattan som ansluts mot motorns tillerarm. Vissa installationer kan även kräva anpassning av motorn eller/och en extra monteringssats.

För rätt val av cylinder se kompatibilitetslista för motorer under produktspecifikation.

Använd alltid Seastar olja 009486, felaktig olja kan göra att systemet inte uppför sig normalt.

Beställningsinformation

  • I lager
  • Begränsat antal
  • Ej i lager

Lagerstatus uppdateras en gång per timma och är endast en uppskattning

Kontakta Återförsäljare för beställning.

Artikelnummer Benämning Pris (inkl. moms)

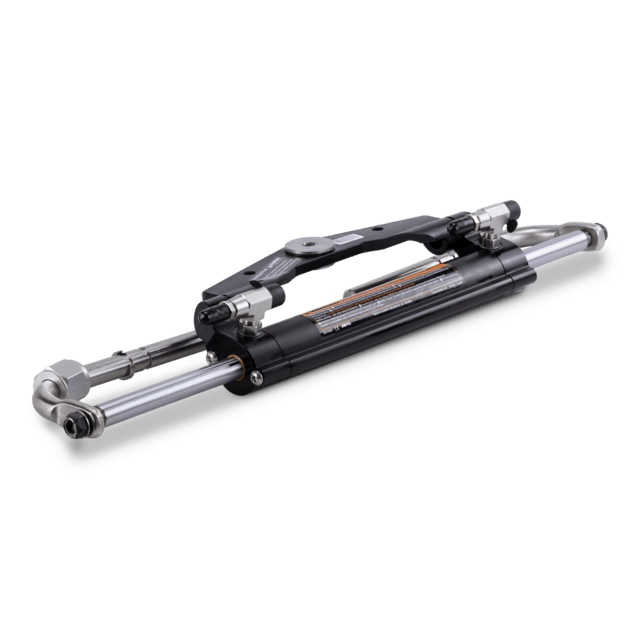

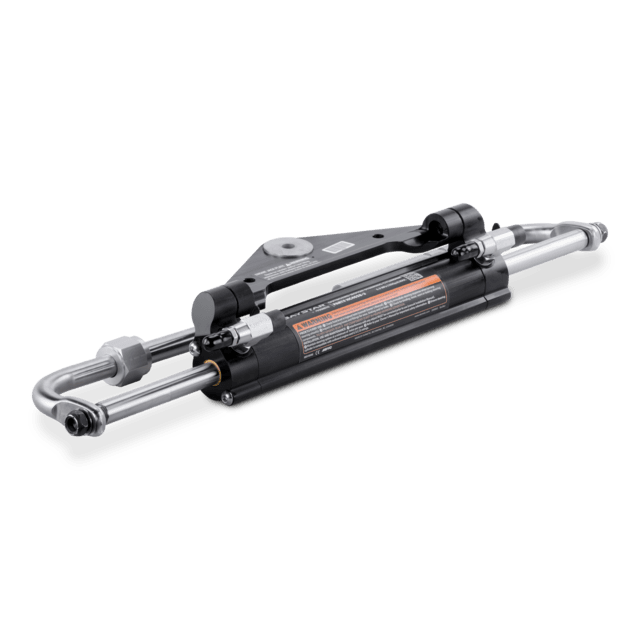

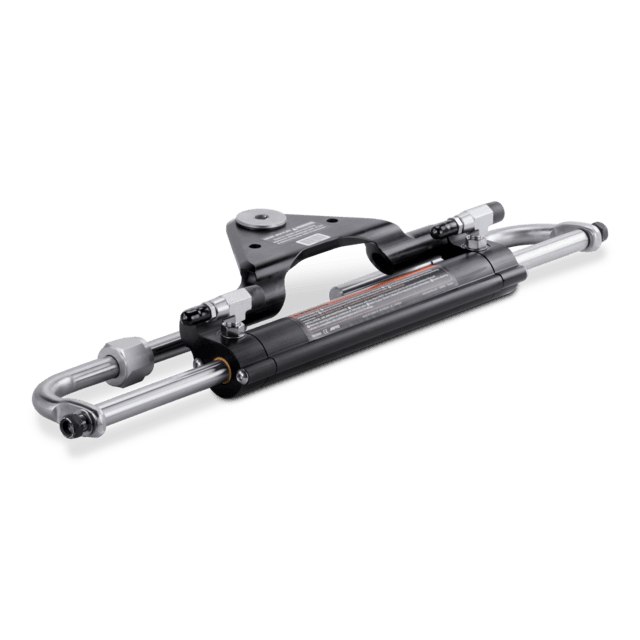

I lager HC4645-3 Baystar compact cylinder ORB 5 425,00 kr
I lager HC4647-3 Baystar compact cylinder ORB 5 425,00 kr
I lager HC4648-3 Baystar compact cylinder ORB 5 425,00 kr
I lager HC4658-3 Baystar compact cylinder ORB 5 425,00 kr

Reservdelar

Beskrivning Pris inkl moms
Bullhorn sats Baystar 1 435,00 kr Visa
Clip, support rod HC46xx 95,00 kr Visa
High strength tiller bolt 365,00 kr Visa
Kit luftnipplar Baystar -4 ORB 995,00 kr Visa
Mutter till cylinder HC46xx 105,00 kr Visa
Service kit HC4645 ORB 1 995,00 kr Visa
Support rod, bent ss 425,00 kr Visa
