Humminbird nätverk & nmea

Koppla samman dina enheter med Humminbird Ethernet

Humminbird Ethernet erbjuder möjligheten att koppla ihop flertalet enheter i ett nätverk för att få dem att dela kart-, navigerings (ej AutoChart Live-data) och ekolodsinformation (Endast SOLIX delar sjökort).

Kringutrustning som CHIRP Radar och Minn Kota i-Pilot Link ansluts också via nätverket och kan dela sina funktioner till andra nätverkskompatibla enheter och bli en del av One-Boat Network.

Två enheter kan anslutas direkt till varandra och större system kopplas samman med nätverksswitch. Varje enhet i nätverket kopplas då in i switchen med varsin nätverkskabel och upp till fem enheter kan kopplas till samma switch. Vid behov kan upp till fyra switchar användas i samma nätverk.

Max antalet skärmar som kan användas i samma nätverk är 4. Se installationsexempel och läs mer nedan.

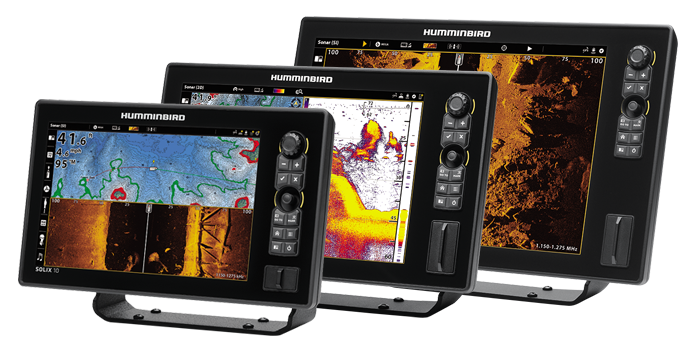

SOLIX
Med Humminbird Ethernet-nätverk går det att sammankoppla SOLIX i ett och samma system tillsammans med andra enheter som i-Pilot Link kompatibla elmotorer från Minn Kota och Hummibird CHIRP Radar. De ansluta enheterna kan dela varandras egenskaper och ta del av information från enheter i nätverket.

De delar även med sig av sin teknik, en MEGA enhet behandlar ekolodsdatan och öppnar upp det för andra och SOLIX enheter i nätverket. Det gör att det räcker med en masterenhet som givaren ansluts till, övriga enheter behöver inte vara utrustade med MEGA.

Förutom all tillgängliga ekolodsdata delas också sjökorts och navigationsdata i nätverket. Stoppa i sjökortet från Navionics i en enhet och ta del av kartinformationen i samtliga anslutna enheter. Waypoints och rutter delas automatiskt i nätverket, skapa en waypoint i en enhet så framträder den i de övriga.
Installationsexempel

Information som SOLIX delar:

*Se nedanstående dokument för se vilken information ditt ekolod kan dela och ta emot.
Givare-tekniker som stöds

Inställningar and menyalternativ
Waypoints, Tracks & Rutter
Givarinformation (sonar and temperatur)*
GPS-signal
Kartinformation från Navionics-kort
i-Pilot Link information
Bluetooth Talon fjärrkontroll
360 Imaging
MEGA 360 Imaging
Humminbird CHIRP radar
AIS-information
FUSION LINK information
NMEA 2000 information

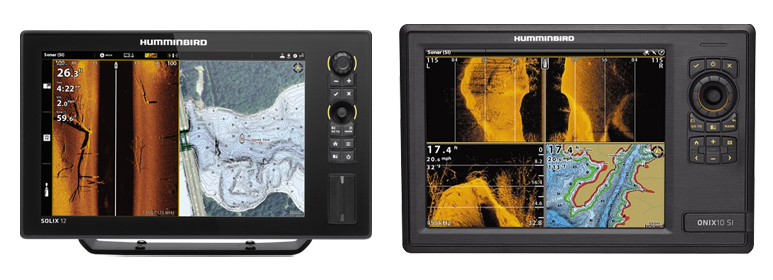

SOLIX & ONIX
SOLIX och ONIX enheter med programvaruversion innan 3,350 går att nätverka med varandra. Enheterna kan dela samma information som SOLIX delar med andra SOLIX-enheter.

Humminbird SOLIX G2 levereras med senare programvara och kan ej nätverkas med ONIX. Det är inte heller möjligt att backa tillbaka till äldre programvaruversioner.

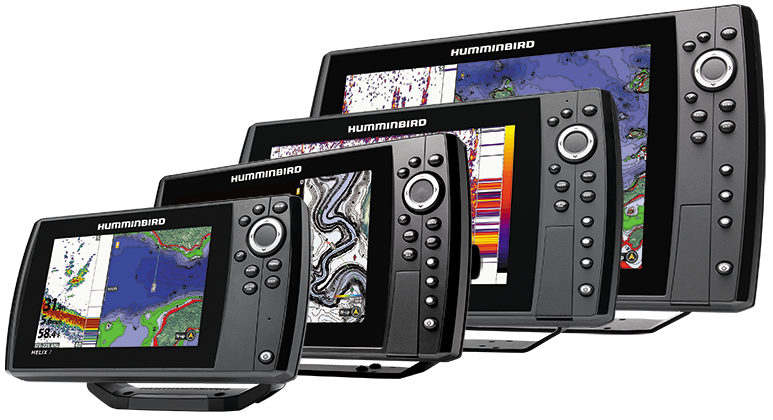

HELIX
Ett urval enheter ur HELIX-serien är nätverkskompatibla och och kan kommunicera via Ethernet. Anslutning av kringutrustning som i-Pilot Link och Humminbird CHIRP Radar sker enkelt och delas via nätverket till samtliga kompatibla enheter.

Helix nätverksenheter delar med sig av sin ekolodsteknik så att övriga enheter i nätverket kan utnyttja dess funktioner. Det gör att det räcker att ha en fullutrustad enhet som behandlar ekolodsdata och delar med sig av tekniken. MEGA Side Imaging och Mega Down imaging kan dock endast tas emot av HELIX G2N & G3N-enheter.

Det går även att dela waypoints och rutter och GPS data. Skapa en waypoint i en enhet och den framträder automtiskt i de övriga. Kartdata kan ej delas. För att ansluta HELIX i nätverk krävs en AS EC QDE adapterkabel till varje enhet.
Installationsexempel

Information som HELIX delar:

*Se nedanstående dokument för se vilken information ditt ekolod kan dela och ta emot.
Givare-tekniker som stöds

Waypoints
Givarinformation (sonar and temperatur)*
GPS-signal (ingen kartinformation)
i-Pilot Link information
Bluetooth Talon fjärrkontroll
360 Imaging
MEGA 360 Imaging
Humminbird CHIRP radar
NMEA 2000 network information

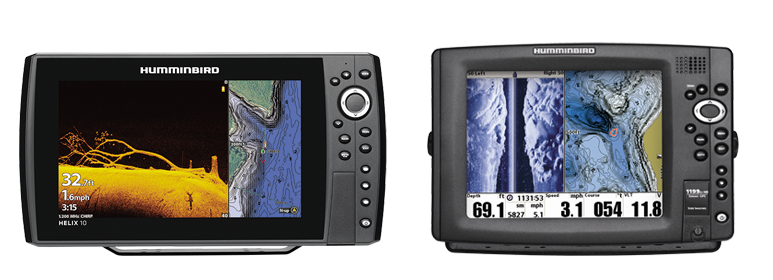

HELIX, 1100, 900, 800 och 700HD-serierna
Nätverkskompatibla enheter i HELX, 1100, 900, 800 och 700HD-serierna kallas för Core-enheter och kan kommunicera via Ethernet. De går att ansluta till kringutrustning som i-Pilot Link och kan även dela viss data mellan enheter i nätverket.

För att ansluta HELIX i nätverk krävs en adapterkabel till varje enhet, AS EC QDE. Vissa äldre modeller i Core serien har Ethernetkontakt och kräver ingen adapterkabel. Komplett lista med nätverkskompatibla enheter.

Information som äldre Core-enheter delar:

*Se nedanstående dokument för se vilken information ditt ekolod kan dela och ta emot.
Givare-tekniker som stöds

Waypoints
Givarinformation (sonar and temperatur)*
GPS-signal (ingen kartinformation)
i-Pilot Link information
360 Imaging

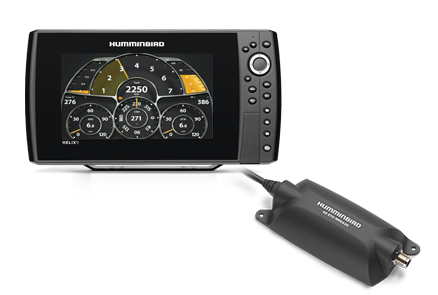

NMEA 2000 Interface för HELIX
Nätverkskompatibla Humminbird HELIX, 700HD, 800, 900 och 1100-enheter kan med hjälp av NMEA 2000 Interface läsa NMEA 2000 signaler som ansluts via Humminbird Ethernet nätverk.

Information från NMEA 2000 kompatibla motorer kan därmed visas på skärmen. Få kontroll på bränsleförbrukning och motorstatus direkt i enheten. Upp till två motorer kan övervakas.

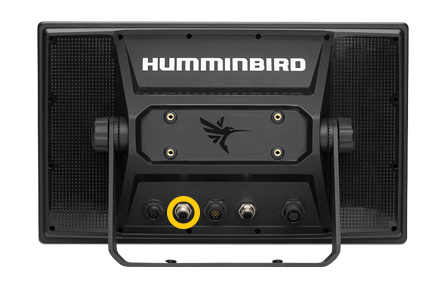

NMEA 2000 för SOLIX
Humminbird SOLIX-serie är NMEA 2000 kompatibla via inbyggt interface och inga extra adaptrar krävs. Anslutningen sker direkt till NMEA 2000 nätverket ombord. Motordata från flera kompatibla motorer kan därmed visas på skärmen. Om ytterligare sensorer finns i nätverket så kan t.ex. bäring, djup, vind, tanknivå etc. presenteras.

Inställningar och anpassning av vyn är användarvänlig och har en snygg grafisk design. Övrig information som finns i nätverket kan presenteras på enheten, se manualen för information om kompatibel data.

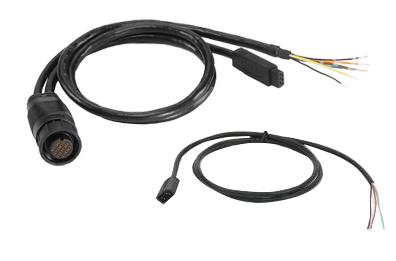

NMEA 0183 för SOLIX & HELIX
Humminbird SOLIX och HELIX-serie har stöd för NMEA 0183 via adapterkablar. Tillbehör som AIS, Autopilot, GPS-antenn och VHFer kan anslutas för kommunicera data. Vissa begränsningar kan förekomma, se respektive produkts manual för ytterligare information.
