HELIX 15 CHIRP MSI+ G4N
Tegninger og manualer
Produktspesifikasjon
SKJERM
15,4” 1280×800 HD 16:9 TFT farge 1500nits
GPS ANTENNE
Intern Precision 10Hz GPS
NETTVERK (AS EC QDE adapter kreves for tilkobling til andre enheter)
Ethernet 1Gbit
NMEA0183 (AS HHGPS GPS NMEA 0183 adapter kreves)
NMEA2000 (AS QD NMEA 2000 adapter kreves)
BLUETOOTH
Trådløs fjernkontroll (ikke i pakken, ekstra)
Mulighet for å vise meldinger fra telefon mm
Raptor och Talon BT betjening
KARTOGRAFI (2x microSD-kort)
Navionics Nav+ och Platinum+ (ekstra)
Humminbird AutoChart (ekstra)
Humminbird AutoChart Live (standard)
MINNEKAPASITET
Ruter – 47
Veipunkter – 2500
Spor – 50stk /20000 mrk i hvert spor
STRØMFORSYNING
Spenning 10-20VDC
Forbruk 3,3A
EKKOLODD
Type: CHIRP Digitalt Ekolod DSP / Dual Spectrum CHIRP / CHIRP Down Imaging / CHIRP Side Imaging / MEGA IMAGING+
Effekt: 8000W (PTP) 1000W (RMS), (for full effekt kreves det en 1kW giver)
Frekvens og rekkevidde med medfølgende giver:
MEGA Side Imaging+
455 kHz: 405-505 kHz (244 m side til side)
800 kHz: 780-840 kHz (76m side til side)
MEGA: 1050-1175 kHz (122m side til side)
MEGA Down Imaging+
455 kHz: 435-535 kHz (122 m dybde)
800 kHz: 800-860 kHz (38 m dybde)
MEGA: 1100-1200 kHz (61 m dybde)
Dual Spectrum CHIRP
Full Mode: 150-220 kHz
Narrow Mode: 180-240 kHz @ 25°
Wide Mode: 140-200 kHz @ 42°
Dybde: 305 m
MÅL
448x263x1113 mm (BHD)
Tegning finnes i manual.
MED I ESKEN
HELIX 15 CHIRP MSI+ GPS G4N
XM 9 HW MSI T hekkgiver
Beskyttelsesdeksel
Strømkabel
Brakett
Festeskruer
Hurtigkobling
Svensk Manual

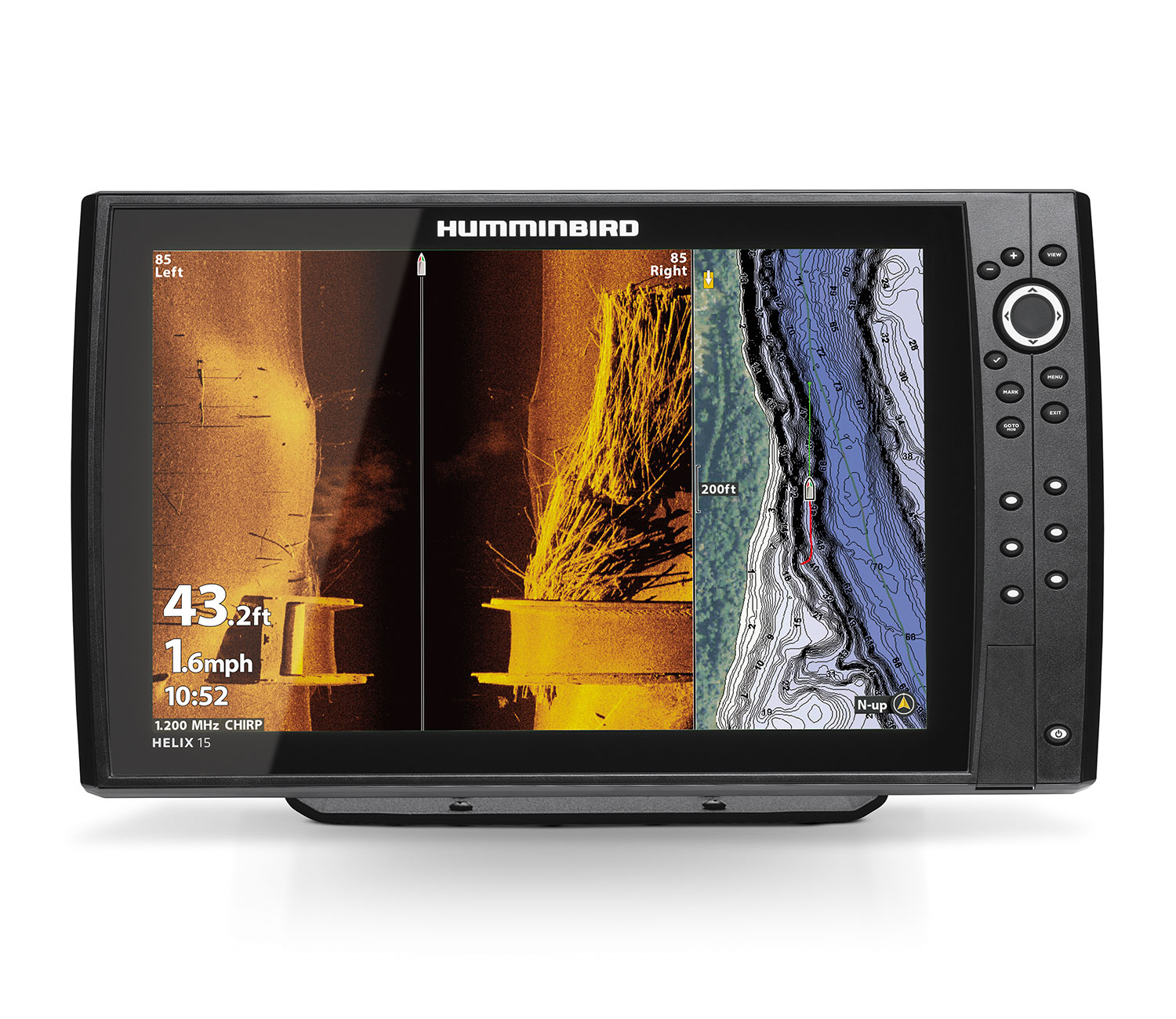

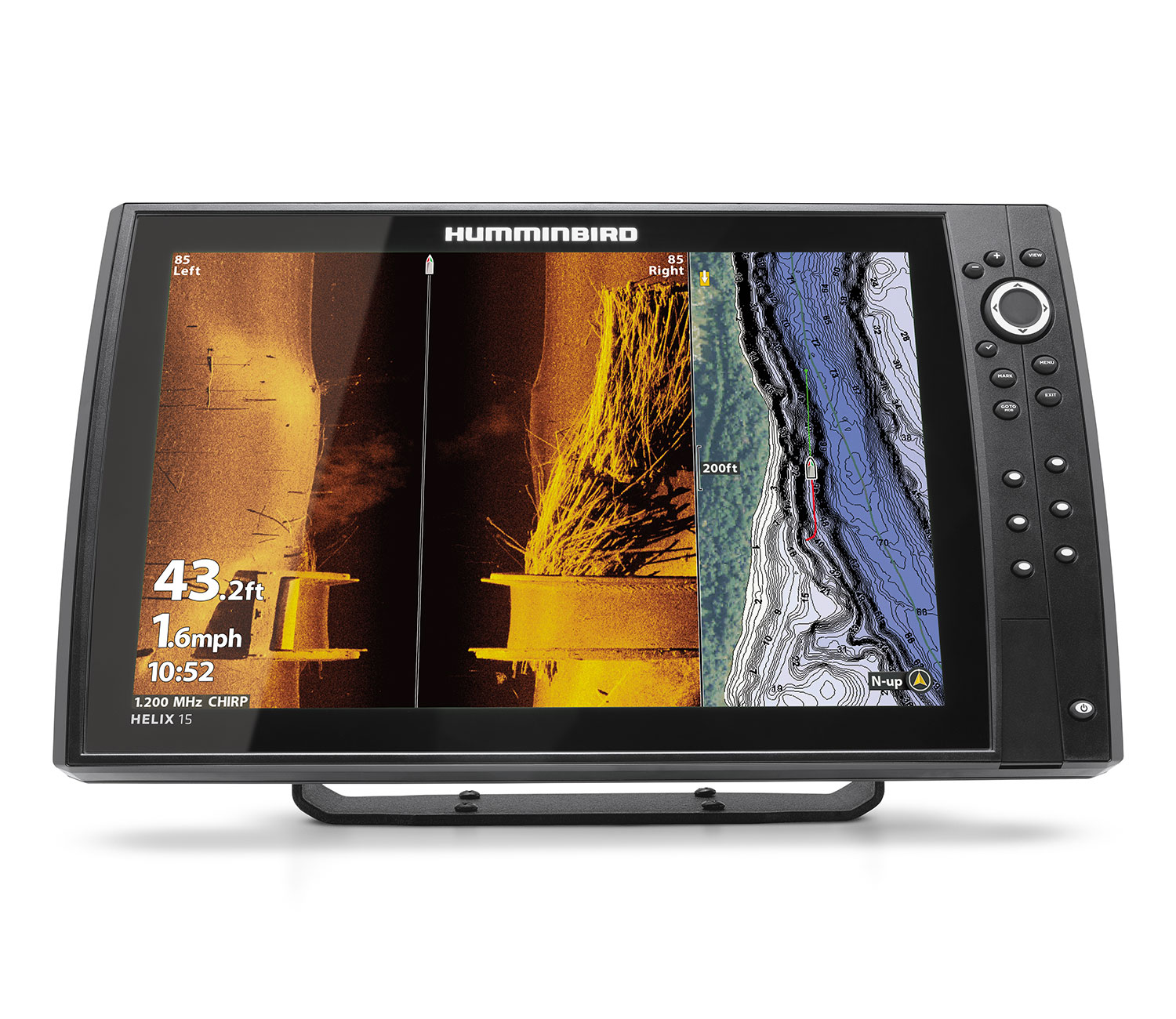

HELIX 15 CHIRP MEGA SI+ GPS G4N med 15,4″ skjerm på 1500 nits, MEGA Side Imaging+, MEGA Down Imaging+ og Dual Spectrum CHIRP Sonar.
Skjermen har støtte for Navionics, i tillegg kommer den med Wi-Fi, Bluetooth, Ethernet nettverk, NMEA 2000 og AutoChart Live for å lage egne kart i sanntid med dybde, bunnhardhet og vegetasjon.
Mega Imaging+
Med MEGA+ øker rekkevidden og oddsen for å få fisk. MEGA Imaging+ har en rekkevidde på 120 meter side til side og 60 meter dybde samtidig som den leverer krystallklare bilder og enda høyere oppløsning. MEGA+ over 455 kHz båndet har en rekkevidde ned til 244 meter side til side og 122 meter dybde.
Dual Spectrum CHIRP
Også kalt High Wide (HW) er det siste i utviklingen av avansert 2D ekkolodd. De nye bredbåndselementene i Dual Spectrum-giveren har en veldig lavt Q verdi og leverer detaljrike 2D-bilder med utrolig skilleevne. I kombinasjon med nye algoritmer og raffinert teknikk skapes et resultat som er enestående.
AutoChart Live
Lag dine egne kart i sanntid med både dybde, bunnhardhet og vegetasjon med AutoChart Live. Enheten har et internt innspillingsminne på maks 8 timer, og man kan øke dette med et AutoChart ZeroLine kort som finnes som tilbehør. Minnekortet har kapasitet til langt over 2000 timer med kartlegging.
NMEA 2000
HELIX G4N kan tilkobles andre skjermer ombord via NMEA 2000 og få AIS-informasjon og motordata direkte på skjermen.
Ethernet
HELIX G4N er nettverkskompatibel og kan enkelt tilkobles en annen HELIX-enhet for å dele data som ekkolodd og veipunkter. Foruten å dele overstående informasjon går det også å tilkoble diverse tilbehør via nettverkskontakten som Humminbird CHIRP Radar og i-Pilot Link kompatibel trollingmotor fra Minn Kota.
Bluetooth & Wi-Fi
Med Bluetooth finnes det mulighet til å betjene ekkoloddet direkte fra en trådløs RC2 fjernkontroll, eller koble til sin mobiltelefon for å kunne oppdatere programvaren, eller få meldinger og samtaler opp på skjermen. Det finnes også mulighet til å styre Minn Kota, Talon og Raptor i tillegg til Cannon Optimum riggen direkte fra skjermen.
Navionics kartografi
Enheten er forberedt for Navionics kartografi og støtter Navionics Small, Regular og Large, i tillegg Navionics+, Platinum+ og Navionics Update. Kartene kan også kjøres som overlegg med AutoChart Live.
Doble minnekort spor
Doble MicroSD-minnekort spor gjør det mulig å kjøre 2 forskjellige kart over ulike områder, lagre skjermdump på et tomt SD-minnekort, eller bruke et AutoChart ZeroLine kort samtidig med et Navionics kart, i tillegg til flere andre muligheter.
HELIX 15 G4N kommer med 3 programmerbare hurtigknapper som gir brukeren mulighet til alltid å ha sine favorittvisninger et tastetrykk unna.
Bestillingsinformasjon
- På lager
- Begrenset antall
- Tomt på lager
Lagerstatus oppdateres hver time og er kun et estimat
Kontakt Forhandlere for bestilling.
Artikkelnummer | Betegnelse | Pris (inkl. mva) | |
---|---|---|---|
På lager | H411320-1 | HELIX 15 CHIRP MSI+ G4N | 49 015,00 kr |
