TBS OmniCharge2 24V 20-30A

Ohjeet & Käsikirjat

DatabladManual & Installationsanvisningar

Tuotteen erittely

Tuotenro: OC24-20-2 OC24-30-2
Verkkojännite 90-265Vac / 47-63Hz / PF ≥ 0.95
Kulutus maksimikuormituksella 700VA 1050VA
Latausteho (AC) (115V/230V) 6A/3A 9A/4.5A
Tehosuhde täydellä teholla >82%
Nimellisjännite ulos 24Vdc
Max ulostulovirta 20A 30A
Ulostulo lähtöjen määrä 3 (yksilöllisesti eristetty ja yksilöllisesti ohjelmoitavissa))
Lataus IUoUoP, älykäs lämpötilakompensoitu 4-portainen
Latausjännite 28,8Vdc
Ylläpitojännite 27,0Vdc
Tasausjännite 31,0Vdc
Yhteensopivat akkutyypit GEL / AGM / Lyijy / LiFePO4 (Voidaan säätää erikseen lähtökohtaisesti)
Suositeltu akun kapasiteetti 50-200Ah 70-300Ah
DC-kulutus (laturi pois päältä) < 2mA
Käyttölämpötila -20°C … +60°C (kosteus max. 95 % ei kondensoituvaa)
Varastointilämpötila -40°C … +70°C (kosteus max. 95 % ei kondensoituvaa)
Jäähdytys Tuuletin säädettävällä nopeudella, säädetty lämpötilan ja kuormituksen mukaan.
Tiedonsiirtoliitännät QuickLink
Suojaus Alhainen vaihtojännite, oikosulku lähdössä, ylikuumeneminen, ylilataus ja akun napaisuuden vaihto..
Sisäänrakennettu ilmaisinliitäntä LCD-näyttö näyttää akun tilan, jännitteen ja virran tasot sekä mahdolliset virheet.

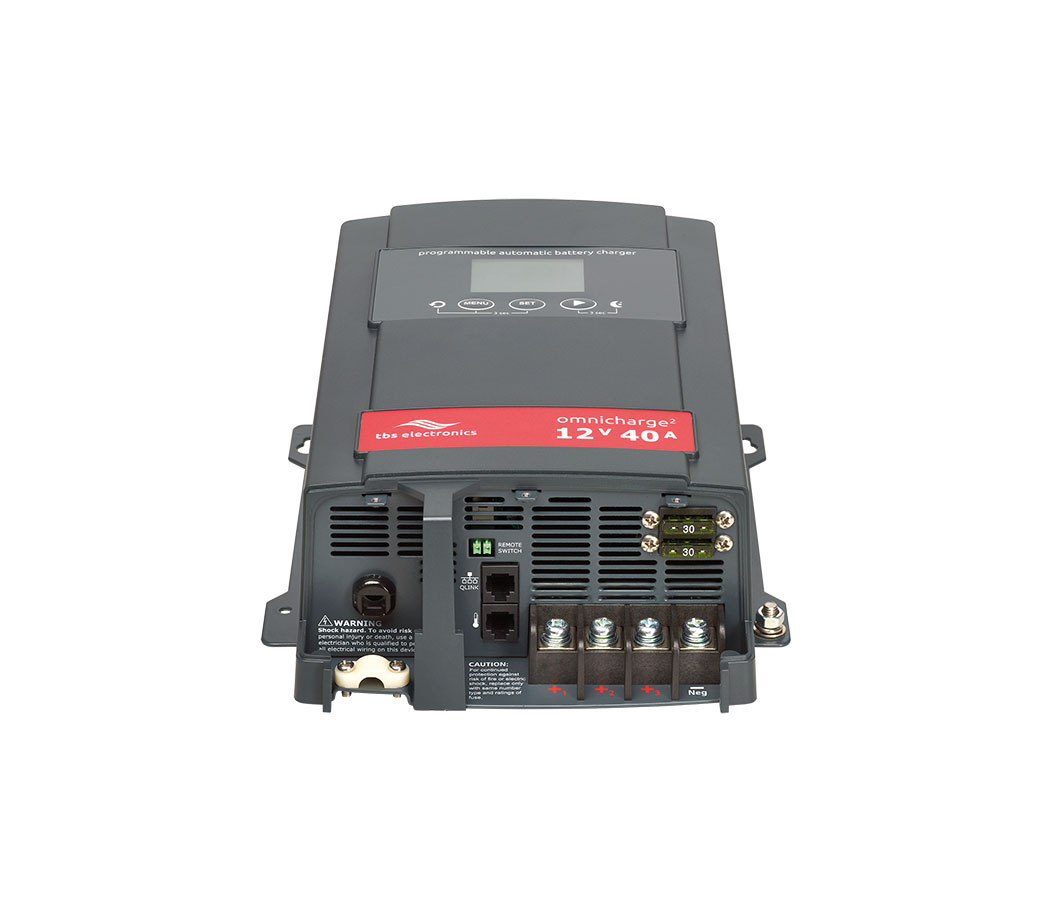

Liitännät (DC) M6 ruuviliitos (3x plus, 1x maaliitäntä)
Tuloliittimet (AC) Pysyvästi asennettu AC-kaapeli EU-pistokkeella (Schuko)
johdon pituus 1,5 metriä)
Mitat (L x B x H) 295 x 206 x 86mm 356 x 206 x 99mm
Kokonaispaino 3.0 kg 4.4 kg
Suojausluokka IP32
Standardit CE-merkki, EMC direktiivin mukainen 2014/30/EU ja LVD 2014/35/EU mukainen sekä EN60335-1, EN60335-2-29 ja RoHS 2011/65/EU

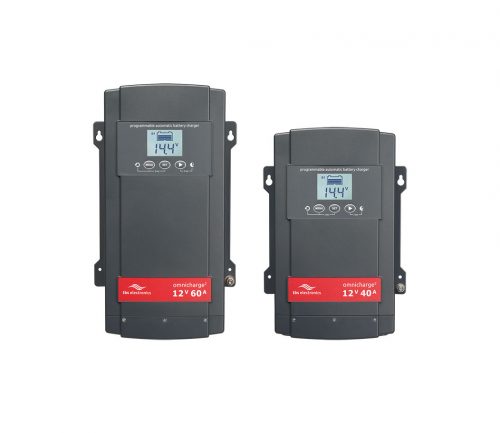

OmniCharge2 korkealaatuinen laturi vaativiin sovelluksiin 24V, kiinteään asennukseen. Selkeä taustavalaistu näyttö näyttää latauksen edistymisen sekä kunkin lähdön todellisen latausjännitteen ja virran. Sopii myös litium-akkujen lataamiseen. Saatavana myös 12V versiona.

  • Laitteessa selkeän ja helposti luettava taustavalaistu näyttö, näyttää latauksen edistymisen sekä kunkin lähdön todellinen latausjänniteen ja virran.
  • Akkujärjestelmiin, joissa akkukoko on enintään 300Ah (24V) mallista riippuen.
    Saatavana 20A ja 30A malli vaihtoehtoina.
  • Tuki rajoittamattomalle virtalataukselle.
  • Verkkojännite 90-265VAC 47-63Hz mikä mahdollistaa käytön 115VAC ja 230VAC järjestelmissä.
  • Kolme erikseen eristettyä kanavaa/lähtöä, jotka voidaan ohjelmoida erikseen.
  • Yhteensopiva GEL-, AGM-, vapaasti tuuletettujen lyijy- ja LiFeP04-akkujen kanssa.
  • Jokainen kanava/lähtö voidaan ohjelmoida sopivaksi omalle akkutyypille.
  • Edistynyt lämpötilakompensoitu 4-vaiheinen latausprosessi (IUoUoP).
  • USB-liitäntä (vain QuickLink PC) on saatavana lisävarusteena ja mahdollistaa niiden ohjelmoinnin erikoistarkoituksiin.
  • Voidaan kauko-ohjata päälle ja pois toimintoja varten, esim. ulkoisesta BMS:stä litiumakkuihin.

Katso lisätietoja Tuotetieto-oppaasta. Tarkista oman akkujärjestelmäsi sopivuus OmniCharge2 laturille.

Vie PDF-muodossa

Tilaustiedot

  • Varastossa
  • Rajoitettu määrä
  • Varasto loppu

Varastotilanne päivittyy kerran tunnissa ja on vain arvio

Ota yhteyttä Jälleenmyyjä tilaamista varten.

Artikkelinumero Nimitys Hinta (sis. alv.)
Varastossa OC24-30-2 OmniCharge2 24V 30A 792,21 €
Varastossa OC24-20-2 OmniCharge2 24V 20A 616,10 €
