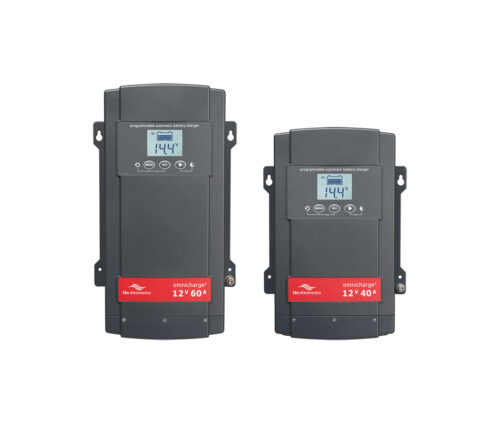

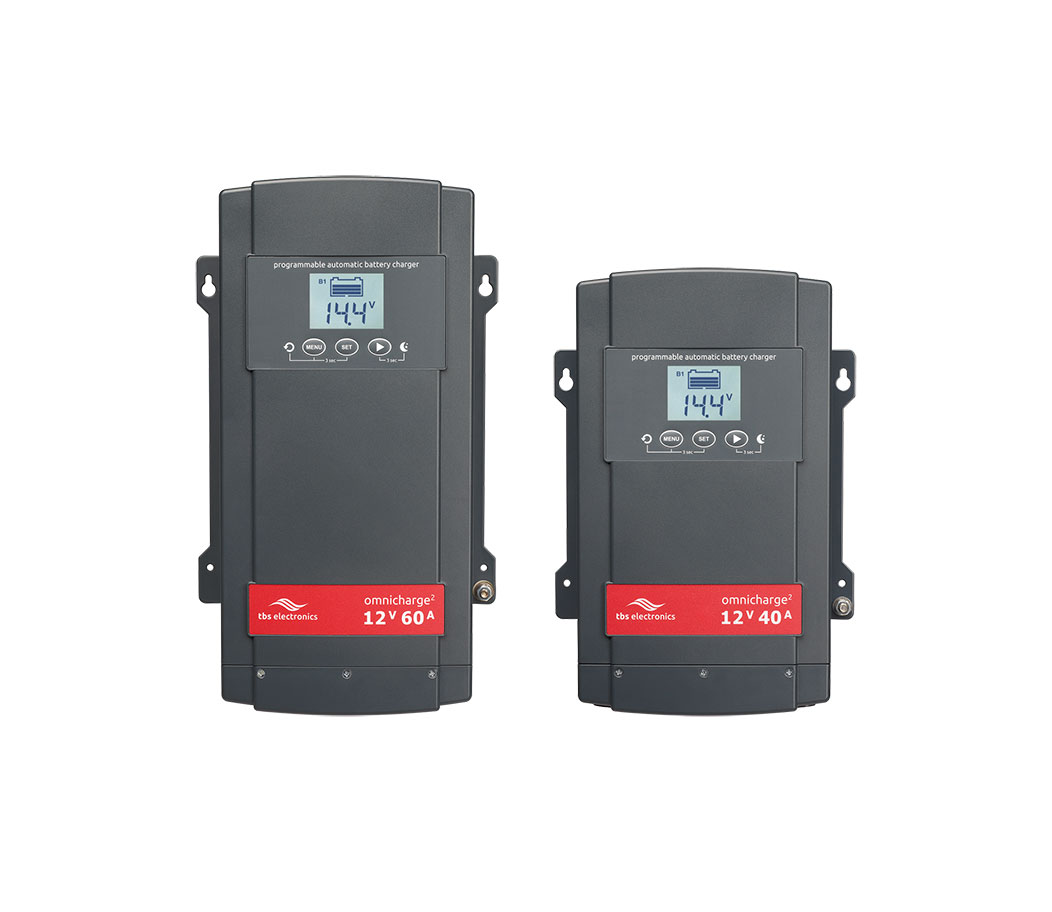

TBS OmniCharge2 12V 40-60A
Skema og manualer
Produkt specifikation
Artnr: | OC12-40-2 | OC12-60-2 |
Spänning in | 90-265Vac / 47-63Hz / PF ≥ 0.95 | |
Förbrukning vid maxbelastning | 700VA | 1050VA |
Spänning in (AC) (115V/230V) | 6A/3A | 9A/4.5A |
Effektivitet på full effekt | >82% | |
Nominell spänning ut | 12Vdc | |
Total effekt | 40A | 60A |
Antal utgångar | 3 (enskilt isolerade och individuellt programmerbara) | |
Laddningsförlopp | IUoUoP, intelligent temperaturkompenserat 4 steg | |
Laddningsspänning
|
14.4Vdc | |
Underhållsladdning
|
13.5Vdc | |
Utjämningsladdning
|
15.5Vdc | |
Batterityper som stöds | GEL / AGM / Flooded / LiFePO4 (Kan justeras individuellt per utgång) | |
Rekommenderad batterikapacitet | 80-400Ah | 120-600Ah |
DC Förbrukning (Avstängd laddare) | < 2mA | |
Arbetstemperatur | -20°C … +60°C (luftfuktighet max. 95% icke kondenserande) | |
Förvaringstemperatur | -40°C … +70°C (luftfuktighet max. 95% icke kondenserande) | |
Kylning | Fläkt med variabel hastighet, justeras efter temperatur och belastning. | |
Kommunikationsgränssnitt | QuickLink | |
Skyddad för | Låg AC spänning, kortslutning I utgående led, överhettning, överladdning och polvändning på batteri. | |
Inbyggt indikationsgränssnitt | LCD-display som visar batteristatus, spänning och strömnivåer samt eventuella fel. | |

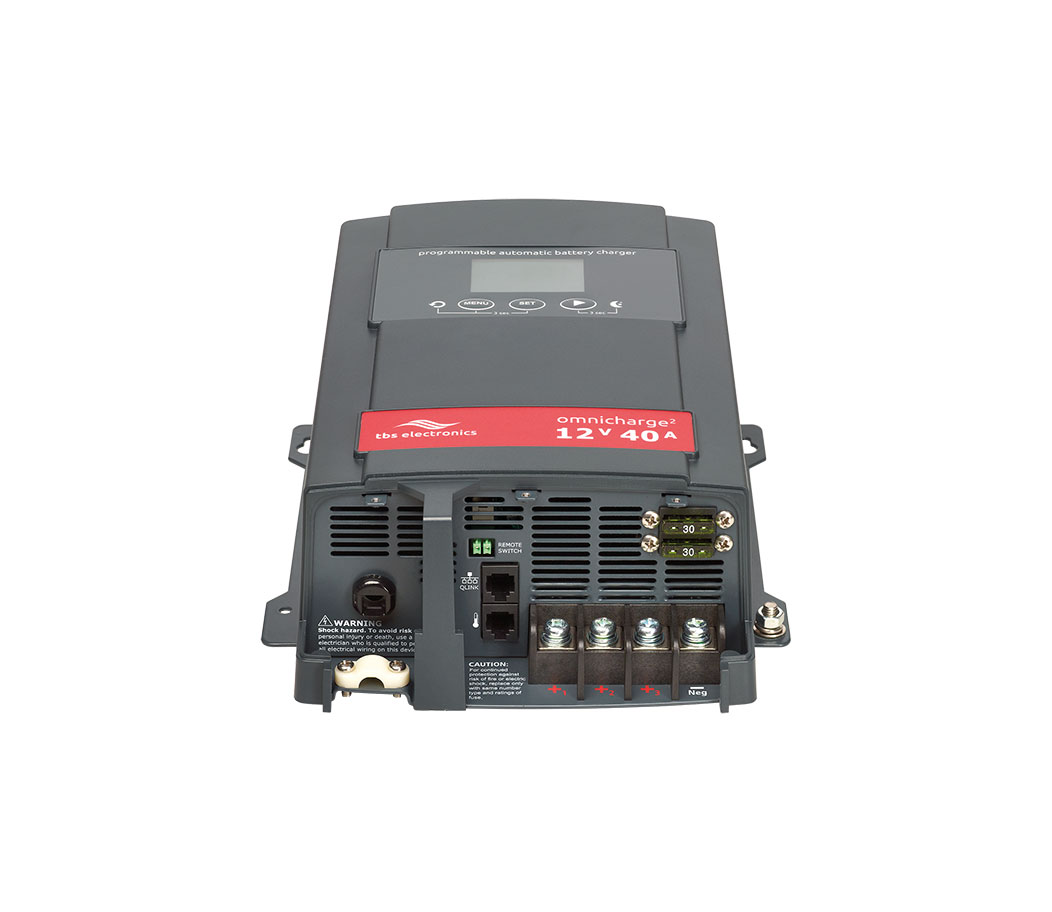

Utgående anslutningar (DC) | M6 bultar (3x plus, 1x gemensam jord) | |
Ingående anslutning (AC) | Fast installerad AC kabel med EU-plug (1.5 meter lång) | |
Mått (L x B x H) | 295 x 206 x 86mm | 356 x 206 x 99mm |
Totalvikt | 3.0 kg | 4.4 kg |
Skyddsklass | IP32 | |
Standarder | CE märkt, möter EMC direktiv 2014/30/EU och LVD 2014/35/EUcomplying med EN60335-1, EN60335-2-29 och RoHS 2011/65/EU |
OmniCharge2 højkvalitets oplader til krævende applikationer i 12V design til fast installation. Fås også i 24V version.
Display direkte på enheden for klar og letlæselig statusindikation.
Til applikationer med batteristørrelser op til 600Ah (12V) afhængigt af model.
Fås i henholdsvis 40A og 60A modeller.
Understøttelse af ubegrænset vedligeholdelsesladningsbatteri.
Netspænding fra 90-265VAC 47-63Hz som gør det muligt at anvende på 115VAC og 230VAC anlæg.
Tre separat isolerede kanaler/udgange, der kan programmeres individuelt.
Kompatibel med GEL, AGM, frit ventileret bly og LiFeP04 batterier.
Hver kanal/udgang kan programmeres til at passe til sin egen batteritype.
De har en avanceret temperaturkompenseret 4-trins opladningsproces (IUoUoP).
USB-interface (kun QuickLink PC) fås som tilbehør og giver mulighed for at programmere dem til specielle formål.
Kan fjernstyres til tænd og sluk funktion, f.eks. fra en ekstern BMS til Lithium batterier.
For yderligere information se datablad.
Ordreinformation
- På lager
- Begrænset beløb
- Ikke på lager
Lagerstatus opdateres en gang i timen og er kun et skøn
Kontakt Forhandler at bestille.
Varenummer | Betegnelse | Pris (inkl. moms) | |
---|---|---|---|
Begrænset beløb | OC12-60-2 | Omnicharge2 12V 60A | 5 797,00 kr. |
Begrænset beløb | OC12-40-2 | OmniCharge2 12V 40A | 4 597,00 kr. |
