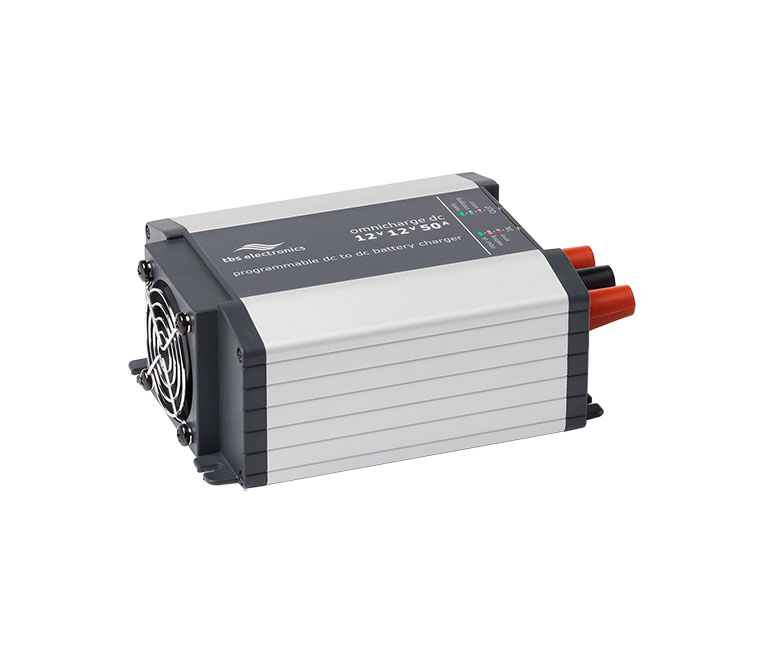

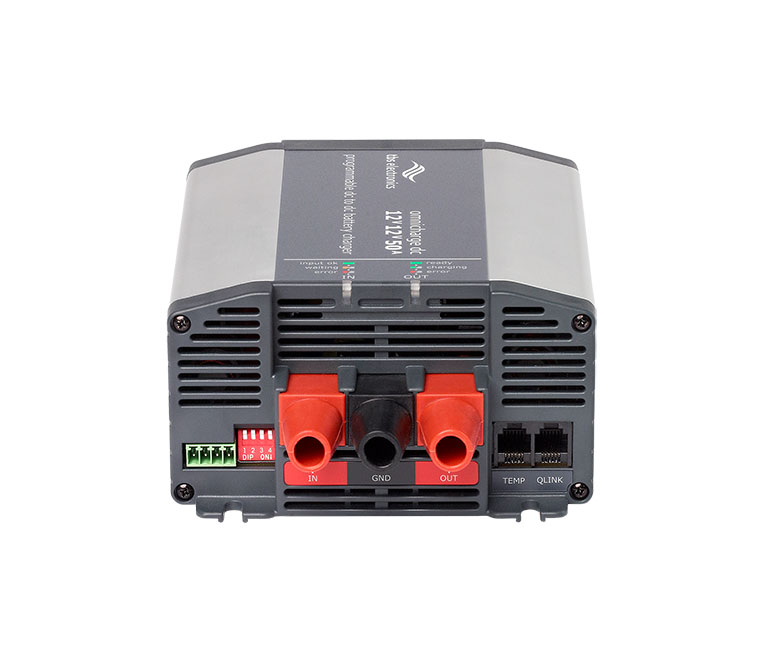

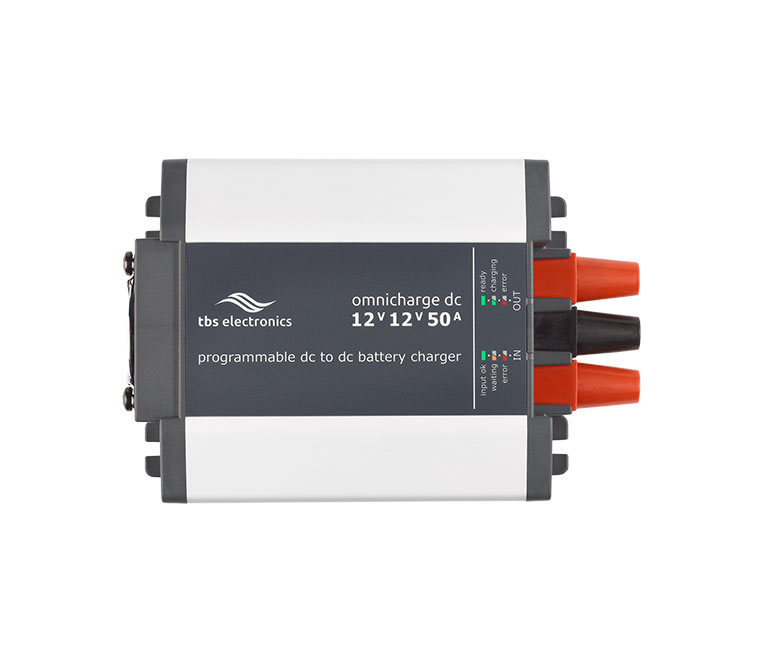

Omnicharge DC/DC 30-50A
Skema og manualer
Produkt specifikation
Artnr: | OCD 12/12-50 | OCD 12/24-30 |
Nominel spænding i 12Vdc | 12 Vdc | |
Spændingsindgang | 10.0-16.0 Vdc | |
Strømforbrug (inaktiv) | < 0.25 mA | |
Strømforbrug (standby) | < 35 mA | < 45 mA |
Nominell spänning ut | 12 Vdc | 24 Vdc |
Spänning ut | 12.0 – 16.0 Vdc | 24.0 – 32.0 Vdc |
Max effekt ut | 50 A | 30 A |
Laddningsförlopp | IUoUo, intelligent 3-stegs, temp. kompenserat | |
Batterityper som stöds: | Flooded / GEL / AGM / LiFePO4 | |
Arbetstemperatur | -20°C … +60°C (luftfuktighet max. 95% icke kondenserande) | |
Förvaringstemperatur | -30°C … +70°C (luftfuktighet max. 95% icke kondenserande) | |
Kylning | Fläkt med variabel hastighet, justeras efter temperatur och belastning. | |
Kommunikationsgränssnitt | QuickLink | |
BMS input | Ja (> 3.0V = Standby & < 1.0V = Aktiv, programerbar polaritet) | |
Motor input | Ja (> 2.0V = Aktiv and < 1.0V = inaktiv) | |
Skyddad för | Hög/låg input volt, hög temperatur, kortslutning I utgående led och polvändning på batteri. | |
Inbyggt indikationsgränssnitt | LCD-indikatorer | |
Anslutningar (DC) | 3x M6 | |
Mått (LBH) | 70 x 128 x 170 mm | |
Vikt | 1,2 kg | |
Skyddsklass | IP32 | |
Standarder | CE märkt EMC directive: 2014/30/EU Low voltage directive: 2014/35/EU RoHS: 2011/65/EU Automotive: EN50498 (E-Mark pending) |
Omnicharge DC/DC oplader til understøttelse af 12 samt 24 volt.
Specielt designet til at oplade service-/tilbehørsbatteriet direkte fra startbatteriet
Høj effekt på max 900W
Kompakt industrielt design og nem installation
LED-indikator til opladning
Indbygget temperatursensor og beskyttelse til strømspidser
Lithium batteri support (kræver konfiguration)
Kan konfigureres til forskellige batterityper via QuickLink Bluetooth interface eller QuickLink USB interface med software til pc.
Spændingen i opladeren kan være lavere, højere eller det samme som batteriet, der oplades, hvilket garanterer stabil opladning.
Understøttelse af “variable output smarte generatorer” (EUR 6+) & BMS kontrol til at styre opladeren fra tænding eller eksternt.
For mere information se datablad

Ordreinformation
- På lager
- Begrænset beløb
- Ikke på lager
Lagerstatus opdateres en gang i timen og er kun et skøn
Kontakt Forhandler at bestille.
Varenummer | Betegnelse | Pris (inkl. moms) | |
---|---|---|---|
Begrænset beløb | 5022400 | OCD Omnicharge DC 12V-12V 50A | 4 795,00 kr. |
Begrænset beløb | 5022420 | OCD Omnicharge DC 12V-24V 30A | 4 795,00 kr. |
