Expert Modulært instrument
Skema og manualer
Produkt specifikation
Forsyningsspændingsområde 7..70Vdc
Forsyningsstrøm (@ 12V/ 24V/48V) 10mA / 6mA / 5mA
Indgangsspændingsområde hovedbatteri (+B1) 1) 7..70Vdc
Indgangsspændingsområde andet og tredje batteri (+B2, +B3) 1..70Vdc
Indgangsstrømområde -600..+600A
Batterikapacitetsområde 10..10000Ah
Driftstemperaturområde -20..+50°C
Opbevaringstemperaturområde -30..+70°C
Spændingsmålenøjagtighed ± 0,3 %
Strømmålingsnøjagtighed ± 0,4 %
Dimensioner: Se ritning
Vægte Shunt: 290 gram / CDU 70 gram
Beskyttelsesklasse: IP20 (kun CDU frontpanel IP65)
Standarder: CE-certificeret (EMC-direktiv 2014/30/EU) inklusive EN50498 Automotive EMC
Avanceret batterimonitor med den nyeste teknologi til 12V, 24V, 36V og 48V bly- og lithiumbatterier.

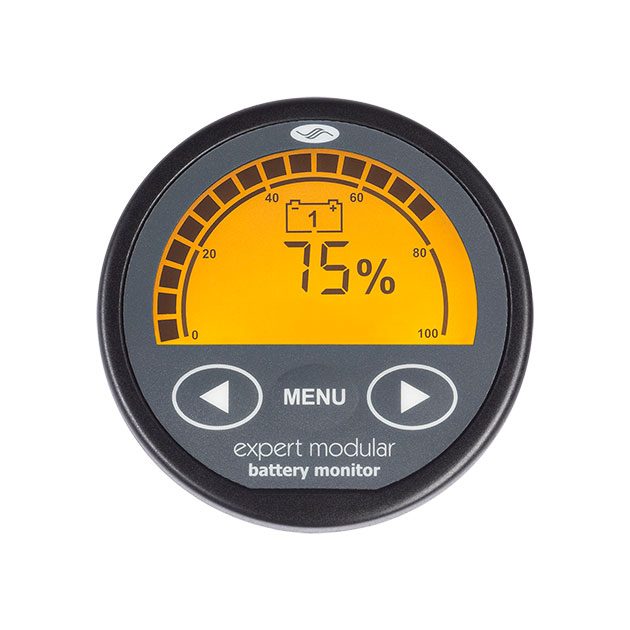

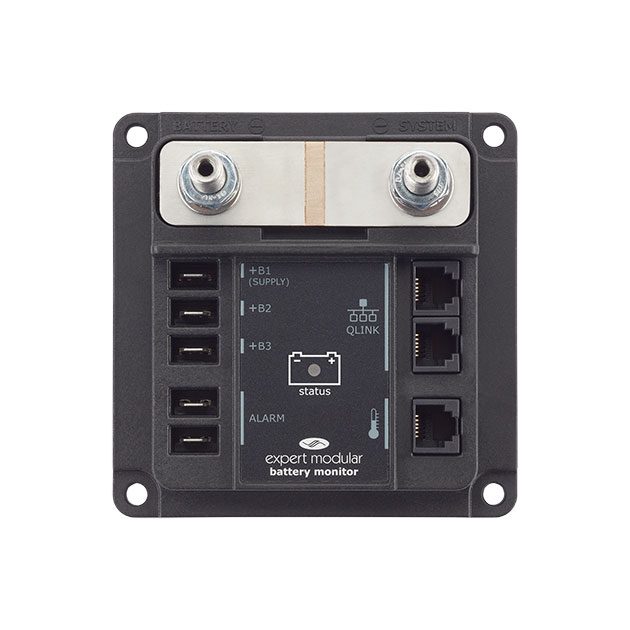

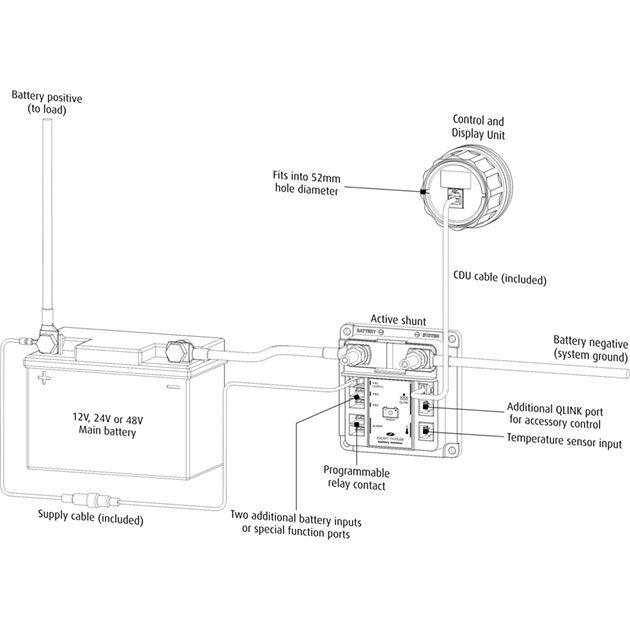

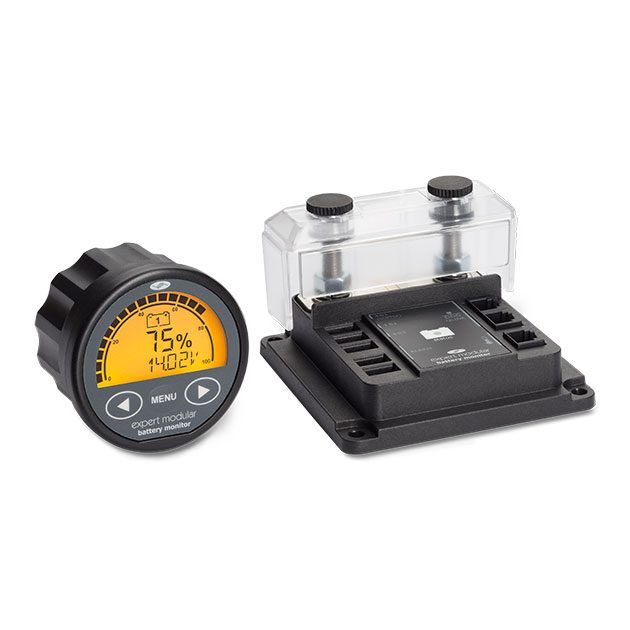

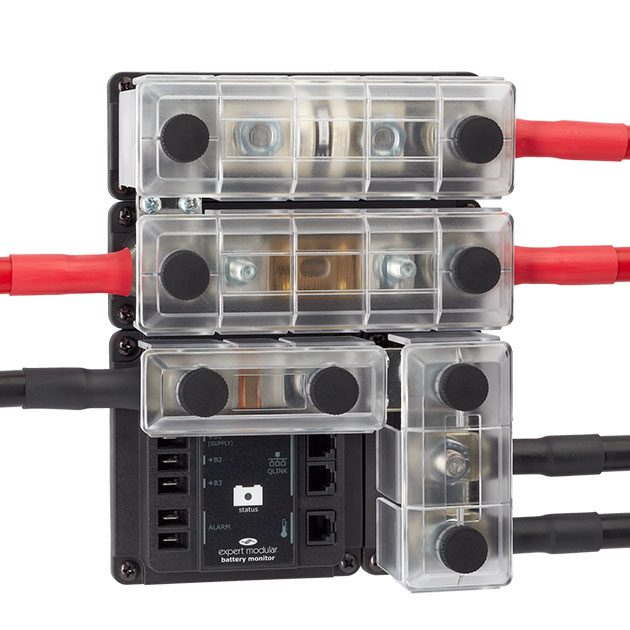

Systemet består af en intelligent og DC Modular-kompatibel shunt og et display med lignende teknologi og funktioner som TBS’s øvrige batterimonitorer. Displayet og shunten er forbundet med et QLINK-interface for nem og sikker installation.
Expert Modular kan forbindes via enten Bluetooth eller PC interface, som købes separat, til en smartphone eller computer for justering, logning og grafisk visning af alle måleværdier.
Expert Modular overvåger en batterigruppe med batteristatus, spænding, strøm, amperetimer, resterende tid, strøm, temperatur (ekstraudstyr). Udover det kan den måle spænding på yderligere to batterigrupper. Den har også programmerbare relæudgange til at styre andre funktioner eller alarmer.
Ordreinformation
- På lager
- Begrænset beløb
- Ikke på lager
Lagerstatus opdateres en gang i timen og er kun et skøn
Kontakt Forhandler at bestille.
| Varenummer | Betegnelse | Pris (inkl. moms) | |
|---|---|---|---|
| På lager | 5056030 | Expert Modulært instrument | 2 330,00 kr. |
tilbehør
| Beskrivelse | Pris inkl moms | ||
|---|---|---|---|
 |
Comm.kit Expert Modular USB | 1 240,00 kr. | At vise |
 |
DCM 3xM10 tilslutningsklemme 60V/600A | 710,00 kr. | At vise |
|
|
DCM 3xM8 tilslutningsklemme 60V/600A | 653,00 kr. | At vise |
 |
DCM Linkplade 50mm 2stk | 140,00 kr. | At vise |
 |
TBS QuickLink Bluetooth | 817,00 kr. | At vise |
 |
TBS QuickLink NMEA2000 Ekspert | 1 597,00 kr. | At vise |
 |
Temperatursensor sæt batterimonitor | 310,00 kr. – 460,00 kr. | At vise |
Reservedele
| Beskrivelse | Pris inkl moms | ||
|---|---|---|---|
 |
Ekspert modulær strømskinne | 1 597,00 kr. | At vise |
